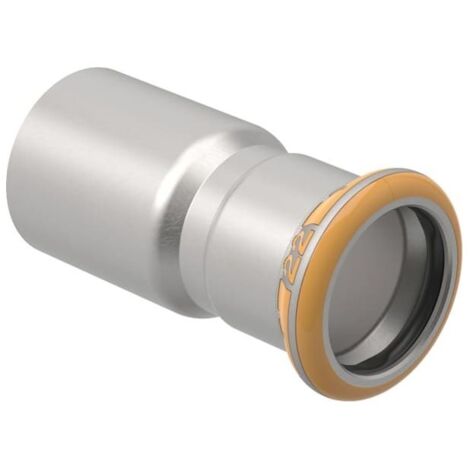

Geberit Mapress Therm Reduktion mit Einschubende D 108mm, D1 88,9mm, 42448

Geberit Mapress Therm Reduktion mit Einschubende D 108mm, D1 88,9mm, 42448

Diese Reduktion aus der Serie Mapress Therm ermöglicht eine zuverlässige Querschnittsveränderung in Heizungs- und Kühlsystemen. Das aus Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Kreisläufen konzipiert und zeichnet sich durch eine hohe mechanische Belastbarkeit aus.

Verbindungstechnik und Montage

Das Bauteil verfügt über eine Pressmuffe sowie ein Einschubende, was eine präzise Anpassung der Rohrdimensionen von 108 mm auf 88,9 mm erlaubt. Die Konstruktion ist als unverpresst undicht gekennzeichnet, wodurch eine einfache Kontrolle der Verbindung während der Montage sichergestellt wird. Ein integrierter Pressindikator unterstützt die visuelle Überprüfung der fachgerechten Verpressung. Der schwarze Dichtring aus CIIR sorgt für die notwendige Dichtigkeit im Systembetrieb.

Die Reduktion ist speziell für Versorgungssysteme optimiert und bietet eine zugfeste Verbindung. Aufgrund der Materialeigenschaften ist das Bauteil ausschließlich für geschlossene Heizungs- und Kühlkreisläufe vorgesehen und nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser 1: 108 mm
• Rohraußendurchmesser 2: 88,9 mm
• Nennweite 1: DN 100
• Nennweite 2: DN 80
• Länge: 20,3 cm
• Höhe: 14,3 cm
• Dichtungsmaterial: CIIR
• Konturcode: M

Durch die robuste Edelstahlkonstruktion und die präzise Abstimmung auf die Nennweiten DN 100 und DN 80 eignet sich dieses Formteil ideal für anspruchsvolle Versorgungssysteme. Die Kombination aus Pressmuffe und Einschubende ermöglicht eine effiziente Installation, während der integrierte Pressindikator und die CIIR-Dichtung eine hohe Betriebssicherheit in geschlossenen Kreisläufen unterstützen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 42448
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Schiebeende
• Länge: 203
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 88,9
• Länge Anschluss 1: 88
• Länge Anschluss 2: 115
• Material Dichtung: CIIR
• Reduzierend: ja
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
