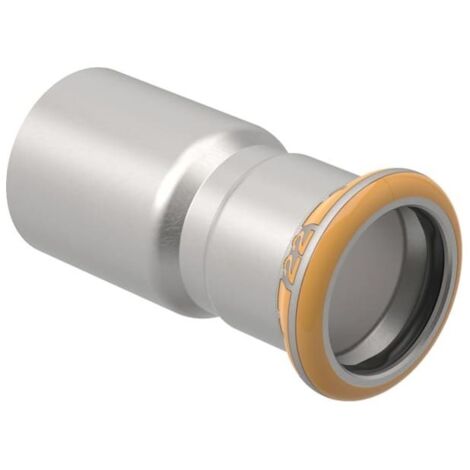

Geberit Mapress Therm Reduktion mit Einschubende D 76,1mm, D1 54mm, 42428

Geberit Mapress Therm Reduktion mit Einschubende D 76,1mm, D1 54mm, 42428

Die Geberit Mapress Therm Reduktion ermöglicht eine präzise Querschnittsveränderung in Versorgungssystemen wie Heizungs- oder Kühlanlagen. Das aus Edelstahl gefertigte Formstück verbindet Rohre mit einem Außendurchmesser von 76,1 mm auf 54 mm. Eine Verwendung in Trinkwasserinstallationen ist ausgeschlossen.

Verbindungstechnik und Montage

Das Bauteil verfügt über eine Pressmuffe und ein Einschubende. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine einfache Kontrolle der Verbindung während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die visuelle Überprüfung des Verpressvorgangs. Die Abdichtung erfolgt über einen Dichtring aus CIIR.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser 1: 76,1 mm
• Rohraußendurchmesser 2: 54 mm
• Nennweite 1: DN 65
• Nennweite 2: DN 50
• Länge: 14,6 cm
• Höhe: 11,1 cm
• Dichtungsmaterial: CIIR
• Anschluss 1: Pressmuffe
• Anschluss 2: Einschubende

Dieses gerade Fitting aus rostfreiem Stahl zeichnet sich durch seine Zugfestigkeit aus und ist für den Einsatz in geschlossenen Kreisläufen optimiert. Mit einer Länge von 14,6 cm und einer Höhe von 11,1 cm bietet das Bauteil eine robuste Lösung für die Anpassung von Rohrdimensionen in professionellen Versorgungssystemen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 42428
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Schiebeende
• Länge: 146
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 54
• Länge Anschluss 1: 63,5
• Länge Anschluss 2: 82,5
• Material Dichtung: CIIR
• Reduzierend: ja
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
