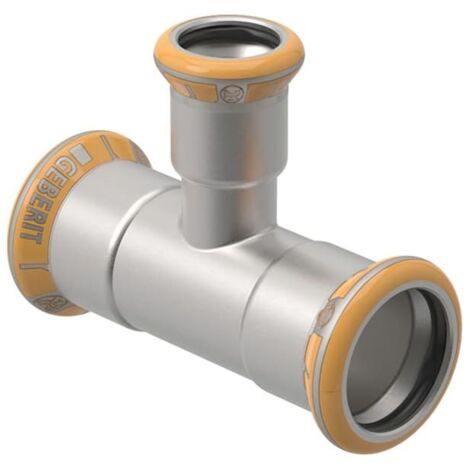

Geberit Mapress Therm T-Stück reduziert d 35mm, d1 22mm, d2 35mm

Geberit T-Stück Mapress Therm, 35x22x35mm, Edelstahl, 41214

Das Geberit Mapress Therm T-Stück ermöglicht eine zuverlässige Abzweigung in Heizungs- und Kühlsystemen. Das aus Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Kreisläufen konzipiert und nicht für Trinkwasserinstallationen zugelassen.

Verbindungstechnik und Sicherheit

Das T-Stück verfügt über drei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Die Eigenschaft unverpresst undicht erlaubt eine einfache Kontrolle der Verbindung während der Montage. Ein integrierter Pressindikator unterstützt die visuelle Überprüfung der ordnungsgemäßen Verpressung. Die Abdichtung erfolgt über einen Dichtring aus CIIR, der auf die Anforderungen in Heizungs- und Kühlanwendungen abgestimmt ist.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser 1: 35 mm
• Rohraußendurchmesser 2: 22 mm
• Rohraußendurchmesser 3: 35 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe
• Konturcode: M
• Z-Maß: 2,4 cm

Durch die Fertigung aus rostfreiem Stahl und die Konstruktion mit 90 Grad Abzweigung bietet dieses T-Stück eine effiziente Lösung für die Rohrleitungsführung. Die Kombination aus M-Kontur und der Eigenschaft unverpresst undicht sorgt für eine sichere Installation in Versorgungssystemen. Mit einem Außendurchmesser von 35 mm an den Hauptanschlüssen und einer 22 mm Reduzierung ist das Bauteil optimal für entsprechende Systemanforderungen ausgelegt.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41214
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Nenndurchmesser Anschluss 3: DN 32
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 22
• Rohraußendurchmesser Anschluss 3: 35
• Länge Anschluss 1: 50
• Länge Anschluss 2: 50
• Arbeitslänge Anschluss 1: 24
• Arbeitslänge Anschluss 2: 29
• Länge Anschluss 3: 50
• Arbeitslänge Anschluss 3: 24
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
