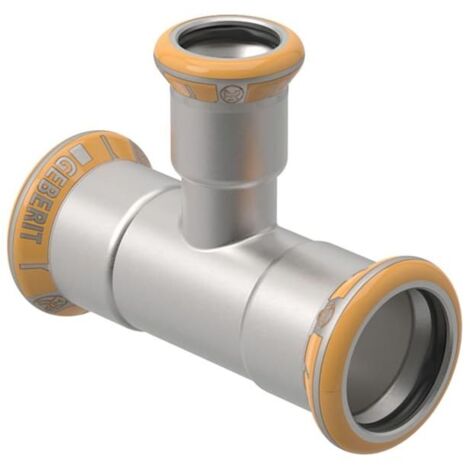

Geberit T-Stück Mapress Therm, 54x22x54mm, Edelstahl, Edelstahl, 41223

Geberit T-Stück Mapress Therm, 54x22x54mm, Edelstahl, Edelstahl, 41223

Das Geberit Mapress Therm T-Stück ermöglicht eine präzise Abzweigung in Versorgungssystemen. Das aus Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Heizungs- und Kühlanlagen konzipiert und zeichnet sich durch eine hohe Stabilität aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Zuverlässige Verbindungstechnik

Das T-Stück verfügt über drei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Zur Kontrolle der Verpressung ist das Bauteil mit einem Pressindikator ausgestattet. Die Verbindung ist im unverpressten Zustand undicht, wodurch eine fehlerhafte Montage bei der Druckprüfung erkennbar ist. Der integrierte Dichtring aus CIIR sorgt für eine dauerhafte Abdichtung.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 50 / 20 / 50
• Rohraußendurchmesser: 54 mm / 22 mm / 54 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe
• Konturcode: M
• Länge: 13,8 cm
• Z-Maß: 3,4 cm

Durch die Kombination aus hochwertigem Edelstahl und der bewährten M-Kontur-Pressverbindung bietet dieses T-Stück eine langlebige Lösung für Versorgungssysteme. Die Kombination aus der 54 mm Hauptleitung und dem 22 mm Abgang ermöglicht eine präzise Reduzierung innerhalb des Systems. Die integrierte Unverpresst-undicht-Funktion unterstützt eine sichere Installation und trägt zur Betriebssicherheit der Anlage bei.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 41223
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Nenndurchmesser Anschluss 3: DN 50
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 22
• Rohraußendurchmesser Anschluss 3: 54
• Länge Anschluss 1: 69
• Länge Anschluss 2: 60
• Arbeitslänge Anschluss 1: 34
• Arbeitslänge Anschluss 2: 39
• Länge Anschluss 3: 69
• Arbeitslänge Anschluss 3: 34
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
