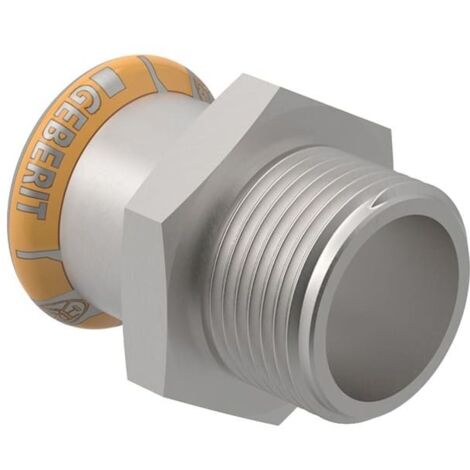

Geberit Mapress Therm Übergang mit Außengewinde, 18mm x R 3/4", Edelstahl

Geberit Mapress Therm Übergang mit Außengewinde, 18mm x R 3/4", Edelstahl

Der Geberit Mapress Therm Übergang mit Außengewinde ermöglicht eine Verbindung zwischen Edelstahlrohren und Komponenten mit Außengewinde in Versorgungssystemen. Das Bauteil ist für den Einsatz außerhalb von Trinkwasserinstallationen konzipiert. Die Konstruktion zeichnet sich durch eine zugfeste Ausführung aus.

Verbindungstechnik und Montage

Der Fitting ist mit einem Pressindikator ausgestattet, der eine Kontrolle der Verpressung ermöglicht. Zudem ist das System im unverpressten Zustand undicht, was eine Überprüfung der Dichtheit während der Montage unterstützt. Die gerade Form und die präzise Abstimmung der Anschlüsse ermöglichen eine Integration in Rohrleitungen.

Material und Ausführung

Gefertigt aus Edelstahl, bietet der Übergang eine robuste Basis für anspruchsvolle Anwendungen. Die Dichtung besteht aus CIIR in der Farbe Schwarz. Die Kombination aus der Edelstahl-Qualität und der funktionalen Pressmuffen-Technik sorgt für eine stabile Verbindung im Leitungssystem.

Technische Daten

• Material: Edelstahl
• Rohraußendurchmesser: 18 mm
• Außengewinde: R 3/4 Zoll
• Länge: 4,4 cm
• Höhe: 2,4 cm
• Dichtungsmaterial: CIIR
• Nennweite: DN 15

Der Übergang stellt eine Lösung für Versorgungssysteme dar. Mit einem Rohraußendurchmesser von 18 mm und einem R 3/4 Zoll Außengewinde bietet das Bauteil eine Schnittstelle für Installationen. Die integrierte Dichtung aus CIIR und die zugfeste Konstruktion unterstützen eine langlebige Verbindung im System.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41705
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 44
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 20
• Länge Anschluss 2: 24
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
