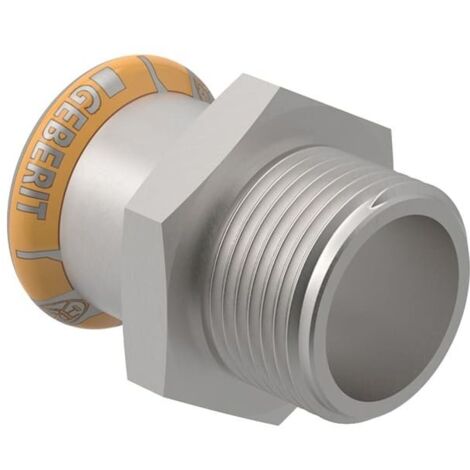

Geberit Mapress Therm Übergang mit Außengewinde d 28mm, R 3/4″

Geberit Übergang Mapress Therm, 28mm x R 3/4", Edelstahl, 41717

Der Geberit Mapress Therm Übergang ermöglicht eine sichere Verbindung zwischen einem Edelstahl-Presssystem und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und besteht aus robustem, rostfreiem Edelstahl. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Verbindungstechnik und Montage

Der Übergang verfügt über eine Pressmuffe mit M-Kontur sowie ein konisches Außengewinde nach ISO 7-1. Das Bauteil ist unverpresst undicht, wodurch eine nicht fachgerechte Verpressung bei der Druckprüfung identifiziert werden kann. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der ordnungsgemäßen Installation. Der Dichtring aus schwarzem CIIR sorgt für eine dauerhafte Abdichtung.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser: 28 mm
• Außengewinde: R 3/4 Zoll
• Nennweite: DN 25
• Länge: 4,6 cm
• Dichtungsmaterial: CIIR

Die Ausführung aus Edelstahl ermöglicht eine langlebige Komponente für Versorgungssysteme. Mit einem Rohraußendurchmesser von 28 mm und einem R 3/4 Zoll Außengewinde bietet das Bauteil eine präzise Passform für eine zugfeste Rohrverbindung. Die Kombination aus Pressindikator und der Eigenschaft unverpresst undicht erhöht die Sicherheit bei der Montage.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41717
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 46
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 23
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
