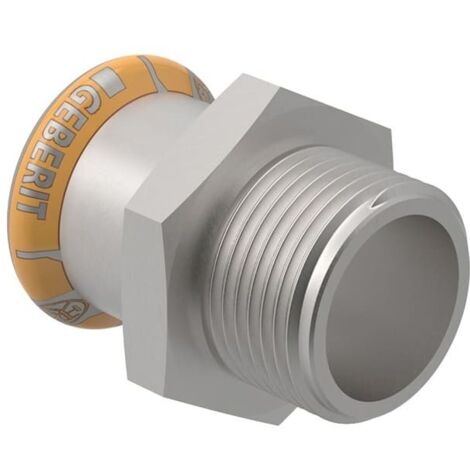

Geberit Mapress Therm Übergang mit Außengewinde d 76,1mm, R 2 1/2″

Geberit Mapress Therm Übergang mit Außengewinde D 76,1mm, R 2 1/2", 41713

Der Geberit Mapress Therm Übergang aus Edelstahl ermöglicht eine sichere Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine robuste Konstruktion aus rostfreiem Stahl aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Verbindungstechnik und Montage

Das Übergangsstück verfügt über eine Pressmuffe mit M-Kontur sowie ein konisches Außengewinde nach ISO 7-1. Zur Unterstützung bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet und weist im unverpressten Zustand eine Undichtigkeit auf, was eine schnelle Kontrolle der Verbindung ermöglicht. Die Abdichtung erfolgt über einen integrierten Dichtring aus schwarzem CIIR, der für die Anforderungen in Heizungs- und Versorgungsanlagen ausgelegt ist.

Die zugfeste Konstruktion sorgt für eine dauerhafte Verbindung innerhalb des Leitungssystems. Mit einem Rohraußendurchmesser von 76,1 mm und einem Außengewinde von 2 1/2 Zoll ist der Übergang präzise auf gängige Systemanforderungen abgestimmt.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser: 76,1 mm
• Außengewinde: 2 1/2 Zoll
• Nennweite: DN 65
• Länge: 11,9 cm
• Dichtungsmaterial: CIIR
• Konturcode: M

Dieser Übergang bietet eine zuverlässige Lösung für professionelle Versorgungssysteme. Durch die Kombination aus hochwertigem Edelstahl, der M-Kontur und dem integrierten Pressindikator wird eine effiziente und kontrollierbare Installation sichergestellt. Mit einer Nennweite von DN 65 und einem Außendurchmesser von 76,1 mm ist das Bauteil optimal für anspruchsvolle Leitungsführungen geeignet.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41713
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 119
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Länge Anschluss 1: 49
• Länge Anschluss 2: 70
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
