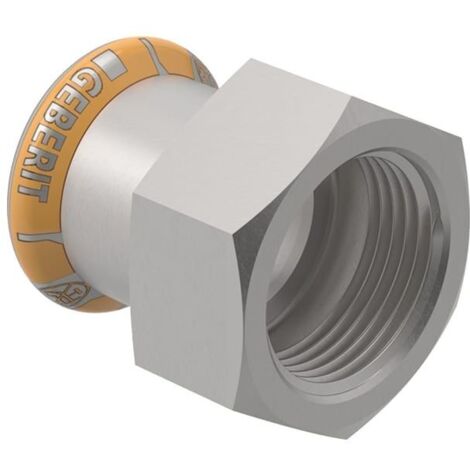

Geberit Übergang Mapress Therm, DN 25, 28mm x Rp 1", Edelstahl, 41809

Geberit Übergang Mapress Therm, DN 25, 28mm x Rp 1", Edelstahl, 41809

Dieser Übergang aus der Serie Mapress Therm von Geberit ermöglicht eine Verbindung zwischen einem Edelstahlrohr und einem Bauteil mit Innengewinde. Das aus Edelstahl gefertigte Formstück ist für den Einsatz in Versorgungssystemen konzipiert.

Verbindungstechnik und Montage

Der Übergang verfügt über eine Pressmuffe für den Anschluss an ein 28 mm Rohr sowie ein zylindrisches Innengewinde der Größe Rp 1 Zoll. Das Bauteil ist im unverpressten Zustand undicht und mit einem Pressindikator ausgestattet, was eine Kontrolle der Verpressung während der Installation unterstützt. Die Konstruktion ist auf eine zugfeste Verbindung ausgelegt.

Material und Anwendung

Das Fitting besteht aus Edelstahl und ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Das Bauteil ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Innengewinde: Rp 1 Zoll
• Länge: 4,4 cm
• Z-Maß: 0,4 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus Edelstahl und der Pressverbindungstechnik bietet dieser Übergang eine Lösung für Versorgungssysteme. Mit einer Nennweite von DN 25, einem Rohraußendurchmesser von 28 mm und einem zylindrischen Innengewinde von 1 Zoll ist das Bauteil auf Systemanforderungen abgestimmt. Die integrierte Dichtung aus CIIR und der Pressindikator unterstützen eine fachgerechte Montage.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41809
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 44
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 21
• Arbeitslänge Anschluss 1: 2
• Arbeitslänge Anschluss 2: 2
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
