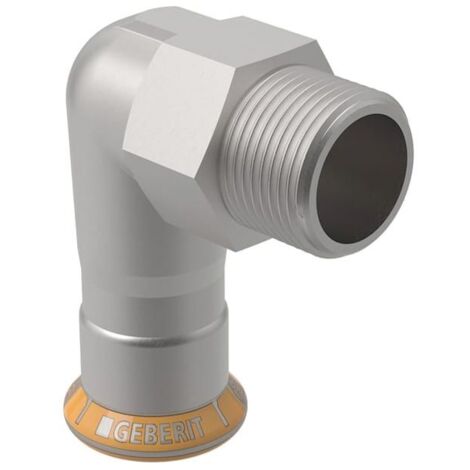

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 15mm, R 1/2"

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 15mm, R 1/2"

Der Geberit Mapress Therm Übergangswinkel ermöglicht eine präzise 90-Grad-Umlenkung in geschlossenen Heizungs- und Kühlsystemen. Das aus Edelstahl gefertigte Formstück verbindet eine Pressmuffe mit einem kegeligen Außengewinde und ist für den Einsatz in Versorgungssystemen optimiert.

Zuverlässige Verbindungstechnik

Der Winkel ist mit einem schwarzen Dichtring aus CIIR ausgestattet. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine einfache Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die Überprüfung der ordnungsgemäßen Verpressung. Das System ist zugfest und bietet eine robuste Lösung für anspruchsvolle Installationsumgebungen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 90 °
• Rohraußendurchmesser: 15 mm
• Außengewinde: R 1/2 Zoll
• Nennweite: DN 12
• Länge: 5,7 cm
• Z-Maß: 3,7 cm

Dieses Bauteil aus rostfreiem Stahl bietet eine passgenaue Schnittstelle für die Rohrinstallation. Durch die Kombination aus 15 mm Außendurchmesser und R 1/2 Zoll Außengewinde eignet sich der Winkel ideal für den Einsatz in geschlossenen Kreisläufen. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43833
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 57
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 37
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
