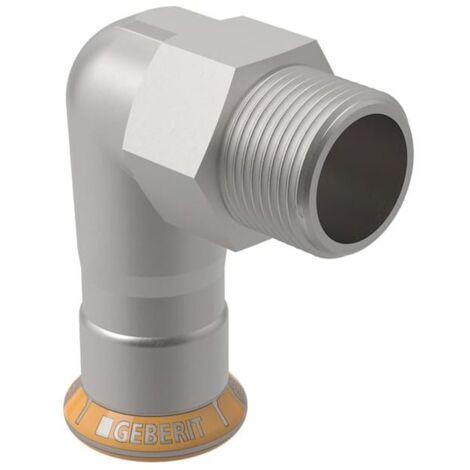

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde d 18mm, R 1/2″

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 18mm, R 1/2"

Der Übergangswinkel aus der Serie Mapress Therm ermöglicht eine Richtungsänderung von 90 Grad in Edelstahl-Rohrsystemen. Das Bauteil verbindet eine Pressmuffe mit einem konischen Außengewinde und ist für den Einsatz in Versorgungssystemen konzipiert.

Verbindungstechnik und Sicherheit

Der aus Edelstahl gefertigte Winkel ist zugfest und mit einem Dichtring aus CIIR ausgestattet. Die Verbindung bleibt im unverpressten Zustand undicht, was eine Kontrolle während der Montage ermöglicht. Ein Pressindikator unterstützt die visuelle Absicherung des Verpressvorgangs.

Einsatzhinweise

Dieses Bauteil ist für geschlossene Systeme vorgesehen. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Außengewinde: R 1/2 Zoll
• Winkel: 90 Grad
• Länge: 5,7 cm
• Höhe: 3,9 cm
• Z-Maß: 3,7 cm

Durch die Kombination aus langlebigem Edelstahl und der Pressmuffen-Technik bietet dieser Übergangswinkel eine stabile Lösung für Versorgungssysteme. Mit einem Rohraußendurchmesser von 18 mm und einem R 1/2 Zoll Außengewinde ist das Bauteil präzise auf gängige Anforderungen abgestimmt. Die integrierte Dichtung aus CIIR und die Sicherheitsmerkmale ermöglichen eine fachgerechte Montage in Anlagen, die nicht für Trinkwasser vorgesehen sind.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43834
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 57
• Länge Anschluss 2: 39
• Arbeitslänge Anschluss 1: 37
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
