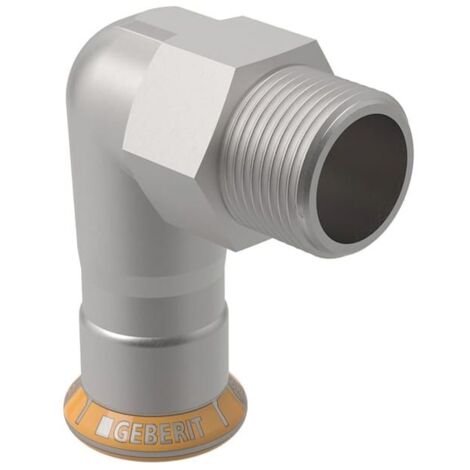

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 22mm, R 3/4"

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 22mm, R 3/4"

Dieser Übergangswinkel aus der Serie Mapress Therm ermöglicht eine präzise 90-Grad-Richtungsänderung in Versorgungssystemen. Das aus Edelstahl gefertigte Bauteil verbindet eine Pressmuffe mit einem konischen Außengewinde und ist für geschlossene Heizungs- oder Kühlsysteme konzipiert.

Zuverlässige Verbindungstechnik

Der Winkel ist mit einem schwarzen Dichtring aus CIIR ausgestattet. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, wodurch eine visuelle Kontrolle während der Montage möglich ist. Der integrierte Pressindikator unterstützt die fachgerechte Installation. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Winkel: 90 Grad
• Länge: 6 cm
• Höhe: 4,6 cm
• Z-Maß: 3,9 cm

Die Konstruktion aus Edelstahl bietet eine hohe Zugfestigkeit in Versorgungssystemen. Mit einem Rohraußendurchmesser von 22 mm und einem R 3/4 Zoll Außengewinde eignet sich der Winkel für den Einsatz in Heizungs- und Kühlanlagen. Die Kombination aus Pressmuffentechnik und der CIIR-Dichtung sorgt für eine effiziente Installation in nicht trinkwasserführenden Systemen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43835
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 60
• Länge Anschluss 2: 46
• Arbeitslänge Anschluss 1: 39
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
