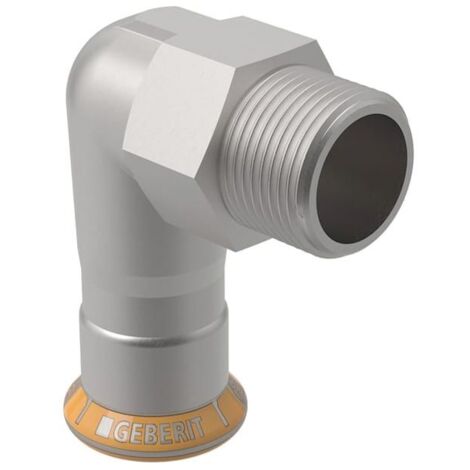

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 28mm, R 1"

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 28mm, R 1"

Der Geberit Mapress Therm Übergangswinkel 90 Grad ermöglicht eine präzise Umlenkung in Versorgungssystemen. Das aus Edelstahl gefertigte Formteil verbindet eine Pressmuffe mit einem konischen Außengewinde und ist für den Einsatz in Heizungs- sowie Kühlanlagen konzipiert. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Verbindungstechnik und Sicherheit

Das Bauteil ist mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verbindung ermöglicht. Zur Erhöhung der Montagesicherheit ist das System unverpresst undicht. Der integrierte Dichtring aus CIIR sorgt für eine zuverlässige Abdichtung innerhalb des Systems. Die Konstruktion aus rostfreiem Stahl bietet eine hohe Zugfestigkeit und Langlebigkeit.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Außengewinde: 1 Zoll
• Winkel: 90 Grad
• Z-Maß: 4,4 cm
• Länge: 6,7 cm
• Höhe: 5,4 cm
• Dichtungsmaterial: CIIR

Die robuste Ausführung unterstützt eine effiziente Installation in anspruchsvollen Versorgungssystemen. Mit einem Rohraußendurchmesser von 28 mm und einem Außengewinde von 1 Zoll ist der Winkel optimal auf gängige Rohrdimensionen abgestimmt. Die präzise Fertigung aus rostfreiem Stahl stellt eine dauerhafte Verbindung in Heiz- und Kühlkreisläufen sicher.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43836
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 67
• Länge Anschluss 2: 54
• Arbeitslänge Anschluss 1: 44
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
