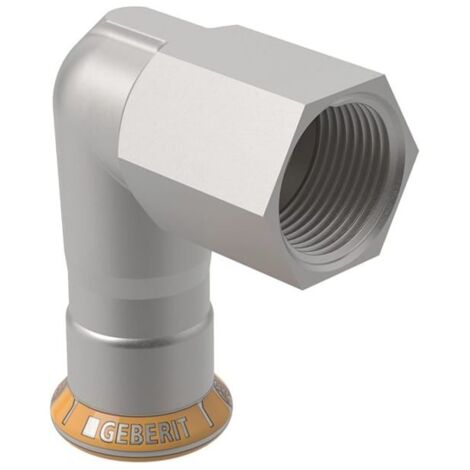

Geberit Mapress Therm Übergangswinkel 90 Grad mit Innengewinde D 15mm, Rp 1/2"

Geberit Mapress Therm Übergangswinkel 90 Grad mit Innengewinde D 15mm, Rp 1/2"

Der Übergangswinkel aus der Serie Mapress Therm von Geberit ermöglicht eine zuverlässige Verbindung zwischen einem 15 mm Edelstahlrohr und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik sowie in industriellen Anlagen konzipiert und eignet sich für Heizungs- und Kühlwassersysteme.

Vielseitige Anwendung

Der aus Edelstahl gefertigte Winkel ist für den Betrieb mit Heizungs- und Kühlwasser ausgelegt, wobei auch Frostschutzmittel verwendet werden können. Zudem ist er für Fernwärmeheizungswasser bis zu einer Temperatur von 120 °C geeignet. Das Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Sicherheit und Montage

Das System verfügt über einen Dichtring aus schwarzem CIIR. Die Verbindung ist im unverpressten Zustand undicht, was eine schnelle visuelle Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die fachgerechte Installation.

Der Übergangswinkel bietet eine präzise Passform für eine einfache Integration in Rohrleitungssysteme. Mit einem Außendurchmesser von 15 mm und einem zylindrischen Innengewinde von 1/2 Zoll ist er auf die Anforderungen moderner Heizungs- und Klimaanlagen abgestimmt. Die Kombination aus langlebigem Edelstahl und der bewährten Pressverbindungstechnik sorgt für eine sichere Leitungsführung.

Technische Daten

• Werkstoff: Edelstahl
• Außendurchmesser: 15 mm
• Innengewinde: 1/2 Zoll
• Winkel: 90 °
• Länge: 5,7 cm
• Z-Maß: 3,7 cm
• Dichtungsmaterial: CIIR

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43803
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 57
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 37
• Arbeitslänge Anschluss 2: 24
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
