GE Mepla Systemrohr ML, rund vorgedämmt d26 L15m, Dämmung 26mm

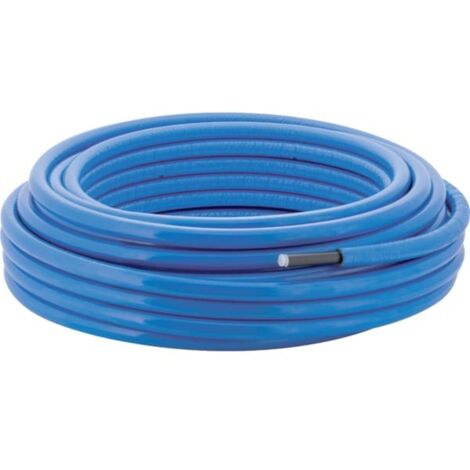

Geberit Mepla Systemrohr ML rund, vorgedämmt, D 26mm, Länge 15m, Dämmung 26mm, Rollenware, Blau

Das vorgedämmte Mehrschichtverbundrohr aus der Serie Mepla eignet sich für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau. Das flexible, diffusionsdichte Systemrohr wird als Rollenware geliefert und zeichnet sich durch eine dreischichtige Konstruktion aus PE-RT II und Aluminium aus. Dank der werkseitigen Isolierung aus PE-Weichschaum ist das Rohr direkt für die Installation vorbereitet.

Aufbau und Materialeigenschaften

Das Systemrohr besteht aus einer Kombination von Polyethylen-Innenschichten mit einem dazwischenliegenden Aluminiumkern, was eine hohe Stabilität bei gleichzeitig guter Flexibilität ermöglicht. Die glatte Innenoberfläche sorgt für optimale Strömungseigenschaften. Die rund ausgeführte Dämmung aus PE-Weichschaum bietet eine effektive thermische Isolierung und ist mit einer Außenhaut ausgestattet, die einen hohen Wasserdampfdiffusionswiderstand aufweist.

Einsatzbereich und Flexibilität

Die Auslegung des Rohres erlaubt einen Dauerbetrieb bei Mediumtemperaturen von 0 bis 70 °C, wobei kurzzeitige Belastungen bis 80 °C möglich sind. Mit einem minimalen Biegeradius von 90 mm lässt sich das Material auch in anspruchsvollen Installationsumgebungen sicher verlegen. Das System ist halogenfrei und für einen Betriebsdruck von bis zu 10 bar bei maximaler Mediumtemperatur ausgelegt.

Technische Daten

• Nennweite: DN 20
• Rohraußendurchmesser: 26 mm
• Innendurchmesser: 20 mm
• Wanddicke: 3 mm
• Dämmstärke: 26 mm
• Außendurchmesser inkl. Dämmung: 80 mm
• Länge: 15 m
• Max. Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 - 70 °C
• Wärmeausdehnung: 0,026 mm/(m·K)

Durch die Kombination aus langlebigen Materialien und der bereits integrierten 26 mm starken Dämmung ermöglicht dieses Systemrohr eine effiziente und zeitsparende Montage in verschiedenen Versorgungsbereichen. Die hohe Diffusionsdichte und die Flexibilität des Rohres mit 26 mm Außendurchmesser unterstützen eine zuverlässige Leitungsführung bei einem Betriebsdruck von bis zu 10 bar.

Produktspezifikation

• Hersteller-Serie: Geberit Mepla
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Systemrohre
• Hersteller-Artikelnummer: 603139002
• Halogenfrei: ja
• Flexibel: ja
• Wandstärke: 3
• Glasfaserverstärkt: nein
• Mantel-Farbe: blau
• Wasserinhalt: 0,314
• Anzahl der Lagen: 3
• Rohraußendurchmesser: 26
• Außendurchmesser der thermischen Isolierung: 80
• Mit Heizband: nein
• Max. Mediumtemperatur (kurzzeitig): 80
• Min. Biegeradius ohne Werkzeug: 150
• Form der Isolierung: rund
• Max. Betriebsdruck bei max. Mediumtemperatur: 10
• Verschlossen: ja
• Min. Biegeradius: 90
• Ausdehnungskoeffizient: 0,026
• Mit Mantelrohr: nein
• Rohrfarbe: schwarz
• Qualitätsklasse Innenschicht: PE-RT II
• Qualitätsklasse Außenschicht: PE-RT II
• Stärke thermische Isolierung: 27
• Farbe thermische Isolierung: blau
• Wandrauheit: 0,007
• Diffusionsdicht: ja
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser: DN 20
• Mit thermischer Isolierung: ja
• Material Innenschicht: Polyethylen (PE)
• Material Zwischenschicht: Aluminium
• Material Außenschicht: Polyethylen (PE)
• Systemgebunden: ja
