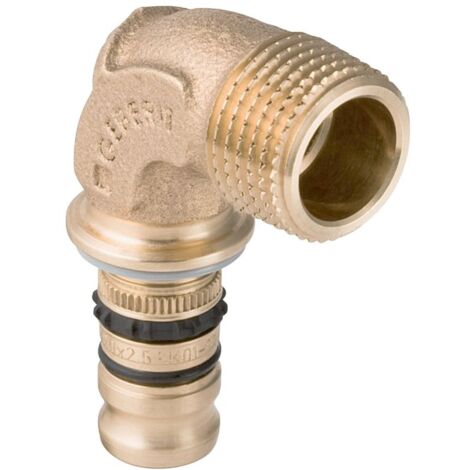

Geberit Mepla Übergangsbogen 90 Grad mit Außengewinde, D 16mm, R 3/4", Rotguss bleifrei

Geberit Mepla Übergangsbogen 90 Grad mit Außengewinde, D 16mm, R 3/4", Rotguss bleifrei

Dieser 90-Grad-Übergangsbogen aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen dem Mepla-Versorgungssystem und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität gemäß UBA aus. Die Konstruktion ist zugfest und bietet durch die Eigenschaft unverpresst undicht eine erhöhte Sicherheit bei der Montage.

Robuste Verbindungstechnik

Der Übergangsbogen verfügt über ein Schiebeende mit einem Rohraußendurchmesser von 16 mm und ein kegeliges Außengewinde nach ISO 7-1 mit einer Größe von 3/4 Zoll. Die Verwendung von hochwertigem, bleifreiem Rotguss sorgt für eine langlebige und korrosionsbeständige Installation. Zur Abdichtung ist das Fitting mit einer EPDM-Dichtung ausgestattet, die eine dauerhafte Dichtigkeit im System sicherstellt.

Technische Daten

• Winkel: 90 °
• Rohraußendurchmesser: 16 mm
• Außengewinde: 3/4 Zoll
• Werkstoff: Rotguss (bleifrei)
• Dichtungsmaterial: EPDM
• Länge: 4,8 cm
• Höhe: 3,4 cm
• Z-Maß: 2,3 cm

Durch die präzise Fertigung und die systemgebundene Auslegung eignet sich dieser Übergangsbogen ideal für professionelle Installationen in der Trinkwasserversorgung. Die Kombination aus dem 16 mm Schiebeende und dem 3/4 Zoll Außengewinde ermöglicht eine flexible Anbindung an bestehende Rohrleitungsnetze. Dank der robusten Materialwahl aus bleifreiem Rotguss und der integrierten EPDM-Dichtung ist eine sichere und normgerechte Verbindung in anspruchsvollen Einsatzbereichen sichergestellt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 601253005
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Länge Anschluss 1: 48
• Länge Anschluss 2: 34
• Arbeitslänge Anschluss 1: 23
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
