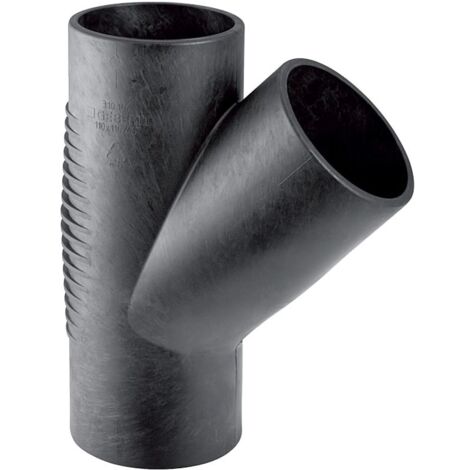

Geberit Silent db20 Abzweig 45 Grad, d 75mm, d1 56mm

Geberit Silent-db20 Abzweig, 45 Grad, 75x56mm, PE-S2, Schwarz, 307054141

Der Geberit Silent-db20 Abzweig ist ein Formstück für die Gebäudeentwässerung, das speziell für Objekte mit erhöhten Schallschutzanforderungen entwickelt wurde. Das T-Stück besteht aus dem schalloptimierten Werkstoff PE-S2 und ermöglicht eine zugfeste, stoffschlüssige Verbindung innerhalb des Entwässerungssystems.

Einsatz und Materialeigenschaften

Das Formstück ist für den Einsatz in Entwässerungssystemen optimiert, bei denen eine Geräuschreduzierung erforderlich ist. Gefertigt aus PE-S2, zeichnet sich das Material durch eine Wärmeausdehnung von 0,17 mm/(m·K) und eine Wärmeleitfähigkeit von 0,43 W/(m·K) aus. Die schwarze Komponente ist für eine Lagertemperatur von bis zu 40 °C geeignet und bietet durch die Kunststoffschweißenden eine sichere Integration im Systemverbund.

Technische Daten

• Werkstoff: PE-S2
• Winkel: 45 °
• Außendurchmesser Anschluss 1: 75 mm
• Außendurchmesser Anschluss 2: 56 mm
• Außendurchmesser Anschluss 3: 75 mm
• Nennweite: DN 70 / 56
• Höhe: 21 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Durch die robuste Verarbeitung aus PE-S2 und die präzise Geometrie mit einem Winkel von 45 Grad unterstützt dieses Formstück eine effiziente und schallgedämmte Abwasserführung. Die zugfeste Konstruktion sorgt für eine hohe Stabilität innerhalb des Entwässerungssystems, während die standardisierten Abmessungen von 75 mm auf 56 mm eine passgenaue Integration in das Silent-db20 System ermöglichen.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 307054141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 70
• Nenndurchmesser Anschluss 3: DN 70
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 75
• Rohraußendurchmesser Anschluss 2: 56
• Rohraußendurchmesser Anschluss 3: 75
• Länge Anschluss 1: 70
• Länge Anschluss 2: 140
• Länge Anschluss 3: 140
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 70
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
