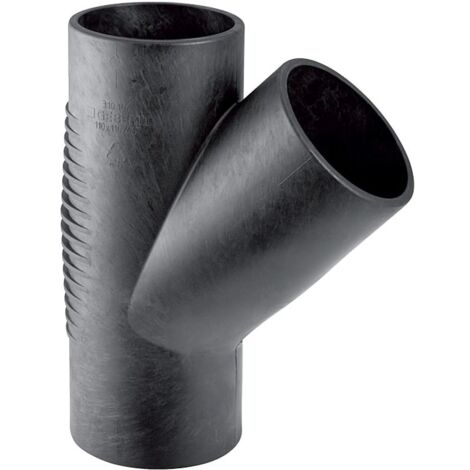

Geberit Silent db20 Abzweig 45 Grad, d 75mm, d1 75mm

Geberit Silent-db20 Abzweig 45 Grad, DN 70, 75mm, PE-S2, Schwarz, 307074141

Dieser Abzweig aus der Serie Silent-db20 von Geberit ist für die Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen konzipiert. Das Formstück aus PE-S2 ermöglicht eine stabile Verbindung innerhalb des Entwässerungssystems.

Einsatz und Materialeigenschaften

Das Bauteil ist für den Einsatz in Entwässerungsanlagen optimiert, bei denen eine schallgedämmte Installation erforderlich ist. Gefertigt aus dem Werkstoff PE-S2, zeichnet sich das Formstück durch eine Wärmeausdehnung von 0,17 mm/(m·K) und eine Wärmeleitfähigkeit von 0,43 W/(m·K) aus. Die Ausführung ist zugfest und systemgebunden, was eine stabile Integration in Rohrleitungsnetze unterstützt.

Die Installation erfolgt über Kunststoffschweißenden an allen drei Anschlüssen, die jeweils einen Nenndurchmesser von DN 70 und einen Außendurchmesser von 75 mm aufweisen. Mit einem Abzweigwinkel von 45 Grad bietet das schwarze Formstück eine präzise Lösung für die Leitungsführung. Die Konstruktion ist für eine Lagertemperatur von bis zu 40 °C ausgelegt.

Technische Daten

• Nenndurchmesser: DN 70
• Außendurchmesser: 75 mm
• Winkel: 45 °
• Werkstoff: PE-S2
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Höhe: 21 cm

Durch die Verwendung hochwertiger Materialien und die passgenaue Fertigung unterstützt dieses Formstück eine sichere und schalloptimierte Gebäudeentwässerung. Mit einem Nenndurchmesser von DN 70 und einem Außendurchmesser von 75 mm ist das Bauteil ideal auf die Anforderungen moderner Entwässerungssysteme abgestimmt.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 307074141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 70
• Nenndurchmesser Anschluss 3: DN 70
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 75
• Rohraußendurchmesser Anschluss 2: 75
• Rohraußendurchmesser Anschluss 3: 75
• Länge Anschluss 1: 70
• Länge Anschluss 2: 140
• Länge Anschluss 3: 140
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 70
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
