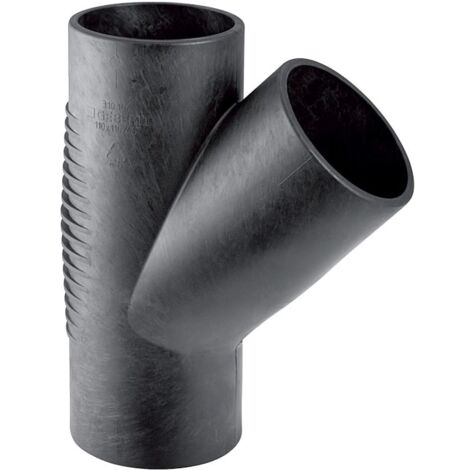

Geberit Silent-db20 Abzweig 45 Grad 90x56mm, PE-S2, Schwarz, 308054141

Geberit Silent-db20 Abzweig 45 Grad 90x56mm, PE-S2, Schwarz, 308054141

Der Geberit Silent-db20 Abzweig mit 45 Grad Winkel ist für die Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen konzipiert. Das aus PE-S2 gefertigte Formstück ermöglicht eine zugfeste Verbindung innerhalb des Entwässerungssystems.

Einsatz und Materialeigenschaften

Das T-Stück ist für den Einsatz in Entwässerungssystemen optimiert, bei denen eine hohe Schalldämmung gefordert ist. Gefertigt aus dem Kunststoff PE-S2, zeichnet sich das Bauteil durch eine Wärmeausdehnung von 0,17 mm/(m·K) und eine Wärmeleitfähigkeit von 0,43 W/(m·K) aus. Die Installation erfolgt über Kunststoffschweißenden, die eine dauerhafte Verbindung innerhalb des Systems ermöglichen.

Technische Daten

• Werkstoff: PE-S2
• Winkel: 45 °
• Nennweite: DN 90 / 56
• Außendurchmesser Anschluss 1: 90 mm
• Außendurchmesser Anschluss 2: 56 mm
• Höhe: 24 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Lagertemperatur (max.): 40 °C

Durch die präzise Fertigung und die Materialeigenschaften des PE-S2 Kunststoffes bietet dieses Formstück eine langlebige Lösung für anspruchsvolle Entwässerungsprojekte. Mit einem Winkel von 45 Grad und einer Nennweite von DN 90/56 ist das Bauteil optimal auf die Anforderungen moderner Schallschutzsysteme abgestimmt und ermöglicht eine sichere sowie zugfeste Integration in das Rohrleitungsnetz.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 308054141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 56
• Rohraußendurchmesser Anschluss 3: 90
• Länge Anschluss 1: 80
• Länge Anschluss 2: 160
• Länge Anschluss 3: 160
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
