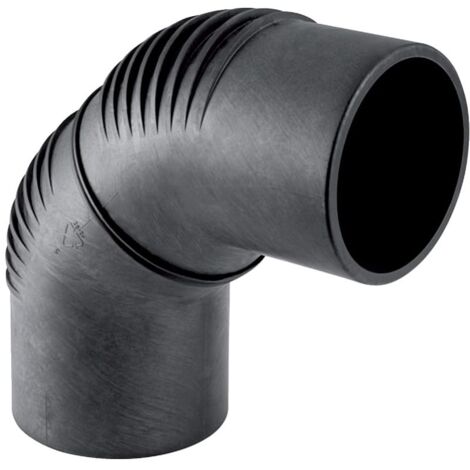

Geberit Silent db20 Bogen mit langem Schenkel, 88,5 Grad, d 160mm

Geberit Silent-db20 Bogen, 88,5 Grad, DN 150, 160mm, PE-S2, Schwarz, 315885141

Dieser Bogen aus der Serie Silent-db20 ermöglicht eine zuverlässige Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück aus PE-S2 zeichnet sich durch eine hohe Schalldämmung sowie eine robuste, abriebfeste und UV-beständige Materialbeschaffenheit aus.

Einsatz und Eigenschaften

Das Bauteil ist für den Einsatz in Entwässerungssystemen konzipiert und bietet durch den langen Schenkel eine flexible Handhabung bei der Installation. Das Material Polyethylen (PE-S2) ist zugfest und lässt sich bei Bedarf um bis zu 8 cm kürzen, um eine präzise Anpassung an die baulichen Gegebenheiten vor Ort zu ermöglichen. Die Verbindung erfolgt über Kunststoffschweißenden, die eine dauerhafte Integration in das System ermöglichen.

Technische Daten

• Winkel: 88,5 °
• Nennweite: DN 150
• Außendurchmesser: 160 mm
• Schenkellänge: 22,5 cm
• Werkstoff: PE-S2
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Durch die Kombination aus schalloptimiertem Material und der präzisen Fertigung eignet sich dieser Bogen ideal für anspruchsvolle Entwässerungsprojekte. Mit einem Außendurchmesser von 160 mm und einer Nennweite von DN 150 fügt sich das Bauteil in bestehende Systeme ein. Die hohe Materialqualität und die Möglichkeit zur individuellen Kürzung um bis zu 8 cm unterstützen eine effiziente Montage in der modernen Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 315885141
• Form: Bogen
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel des Bogens: 88,5
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 150
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 160
• Länge Anschluss 1: 225
• Länge Anschluss 2: 225
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• EPD Nummer: HUB-1813
