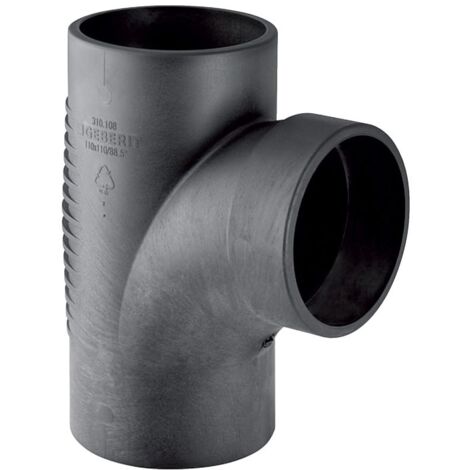

Geberit Bogenabzweig Silent-db20, 88,5 Grad, DN 90, PE-S2, Schwarz, 308089141

Geberit Bogenabzweig Silent-db20, 88,5 Grad, DN 90, PE-S2, Schwarz, 308089141

Dieser Bogenabzweig aus der Serie Silent-db20 ermöglicht eine effiziente Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das Formstück aus robustem PE-S2 zeichnet sich durch eine zugfeste Konstruktion und einen integrierten Innenradius aus, der für eine strömungsgünstige Leitungsführung sorgt.

Optimierte Entwässerungstechnik

Das Bauteil ist speziell für den Einsatz in Entwässerungssystemen konzipiert, bei denen eine hohe akustische Qualität gefordert ist. Durch die Fertigung aus Polyethylen ist das Material widerstandsfähig und für dauerhafte Verbindungen mittels Kunststoffschweißverfahren ausgelegt. Der Innenradius unterstützt dabei einen optimalen Durchfluss innerhalb des Rohrsystems.

Die Installation erfolgt durch Verschweißen der Kunststoffenden, was eine dauerhaft zugfeste und sichere Verbindung im Entwässerungssystem sicherstellt. Mit einem Nenndurchmesser von DN 90 und einem Abzweigwinkel von 88,5 Grad ist das Formstück präzise auf die Anforderungen moderner Abwasserinstallationen abgestimmt. Die schwarze Ausführung fügt sich unauffällig in das Gesamtsystem ein und bietet durch die Materialeigenschaften eine zuverlässige Lösung für anspruchsvolle Bauvorhaben.

Technische Daten

• Winkel: 88,5 °
• Nennweite: DN 90
• Außendurchmesser: 90 mm
• Werkstoff: PE-S2
• Höhe: 20,4 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Lagertemperatur max.: 40 °C

Der Bogenabzweig bietet durch den Werkstoff PE-S2 und die strömungsgünstige Ausführung mit Innenradius eine langlebige Lösung für die Gebäudeentwässerung. Mit einem Nenndurchmesser von DN 90 und einem Winkel von 88,5 Grad ist das Bauteil ideal für Systeme mit erhöhten Schallschutzanforderungen geeignet und ermöglicht durch die Kunststoffschweißenden eine dauerhaft zugfeste Installation.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 308089141
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 88,5
• Fließende Ausführung (mit Innenradius): ja
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Rohraußendurchmesser Anschluss 3: 90
• Länge Anschluss 1: 120
• Länge Anschluss 2: 105
• Länge Anschluss 3: 83
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
