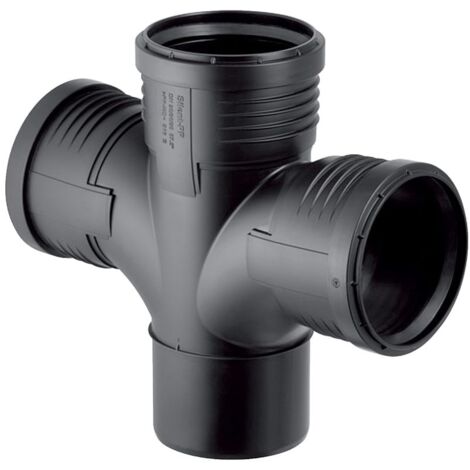

Geberit Silent-PP Bogenabzweig 87,5 Grad zweifach D 110mm, D1 110mm, D2 75mm

Geberit Silent-PP Bogenabzweig 87,5 Grad zweifach D 110mm, D1 110mm, D2 75mm

Dieser schalloptimierte Bogenabzweig von Geberit dient der effizienten Abwasserableitung innerhalb von Gebäuden. Das Formstück aus mineralverstärktem Polypropylen zeichnet sich durch einen strömungsgünstigen Innenradius aus, der für einen optimierten Durchfluss sorgt.

Robuste Konstruktion für die Gebäudeentwässerung

Das aus PP-MD gefertigte Bauteil ist für den Einsatz in Entwässerungssystemen konzipiert. Die integrierte EPDM-Dichtung stellt eine zuverlässige Verbindung sicher. Dank der schalloptimierten Eigenschaften trägt das System zu einem ruhigen Betrieb innerhalb der Hausinstallation bei. Die Montage ist in einem Temperaturbereich von -10 bis +40 °C möglich.

Technische Daten

• Werkstoff: PP-MD
• Winkel: 87,5 °
• Nennweite: DN 100 / 100 / 70
• Außendurchmesser: 110 mm / 110 mm / 75 mm
• Höhe: 21,2 cm
• Z-Maß: 8,2 cm
• Wärmeausdehnung: 0,08 mm/(m·K)
• Dichtungsmaterial: EPDM

Durch die präzise Fertigung und den strömungsoptimierten Innenradius ermöglicht dieses Formstück eine sichere Abwasserführung. Mit einer Nennweite von DN 100 auf DN 100 und einem Abgang von DN 70 sowie der robusten Materialwahl aus PP-MD ist das Bauteil ideal für anspruchsvolle Entwässerungsprojekte geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-PP Formstücke
• Hersteller-Artikelnummer: 390567141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoffgüte: PP-MD
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 70
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 110
• Rohraußendurchmesser Anschluss 3: 75
• Rohraußendurchmesser Anschluss 4: 110
• Länge Anschluss 1: 151
• Arbeitslänge Anschluss 1: 82
• Arbeitslänge Anschluss 2: 77
• Arbeitslänge Anschluss 3: 83
• Arbeitslänge Anschluss 4: 61
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1814
