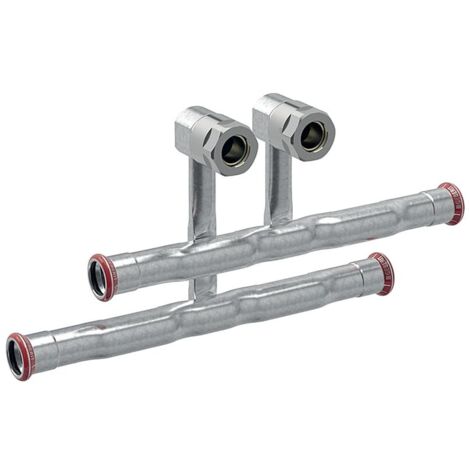

Geberit Mapress C-Stahl Set Anschluss-T-Stücke für Vor/Rücklauf Anschlussverschraubung für Eurokonus D 22mm D1 15mm AD 5cm

Geberit Mapress C-Stahl Set Anschluss-T-Stücke für Vor/Rücklauf Anschlussverschraubung für Eurokonus D 22mm D1 15mm AD 5cm

Dieses Set aus C-Stahl-Anschluss-T-Stücken ermöglicht eine effiziente Anbindung von Vor- und Rücklauf in Heizungs- und Kühlsystemen. Die Komponenten sind für Zweirohrsysteme konzipiert und bieten durch den integrierten Pressindikator sowie die Eigenschaft unverpresst undicht eine hohe Sicherheit bei der Installation. Die Vor- und Rücklaufanschlüsse sind flexibel wechselbar.

Zuverlässige Verbindungstechnik

Die aus unlegiertem Stahl gefertigten Fittings verfügen über einen Dichtring aus CIIR in Schwarz und sind mit einem transparenten Schutzstopfen an der Pressmuffe ausgestattet. Die Konstruktion nach DIN EN 10305 sorgt für Stabilität im Systemverbund. Dank der präzisen Fertigung und der Kontur M ist eine passgenaue Montage sichergestellt.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Rohraußendurchmesser Anschluss 1: 22 mm
• Rohraußendurchmesser Anschluss 2: 15 mm
• Rohraußendurchmesser Anschluss 3: 22 mm
• Anschlussdistanz: 5 cm
• Winkel: 90 °
• Nennweite: DN 20 / 12

Die Anschluss-T-Stücke bieten eine Lösung für die Installation von Heiz- und Kühlanlagen. Mit einer Anschlussdistanz von 5 cm und der Kompatibilität zu Eurokonus-Verschraubungen unterstützen sie eine fachgerechte Rohrführung in Zweirohrsystemen. Die Verwendung von unlegiertem Stahl sorgt für eine langlebige Verbindung, während der Pressindikator die Kontrolle der Verpressung erleichtert.

Lieferumfang

• 1x Anschluss-T-Stück mit Anschluss kurz
• 1x Anschluss-T-Stück mit Anschluss lang
• 2x Anschlussverschraubung für Eurokonus G 3/4

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 24047
• Abschließbar: nein
• Oberflächenschutz: unbehandelt
• Anschluss 1: Pressmuffe
• Werkstoffgüte: St 34.2 (1.0034)
• Werkstoff: Stahl
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 15
• Rohraußendurchmesser Anschluss 3: 22
• Abstand Mitte zu Mitte: 50
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Mit Isolierbox: nein
• Nenndurchmesser Anschluss 1: DN 20
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Konturcode: M
