Allgemeine Beschreibung

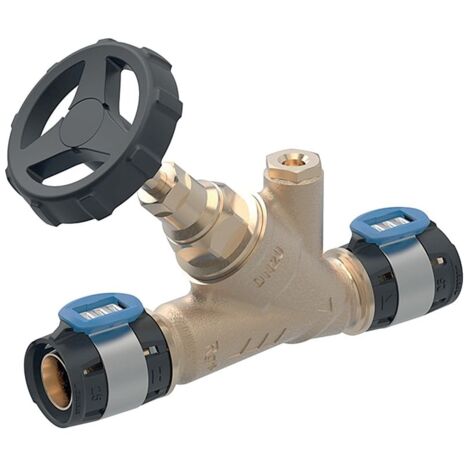

Das Schrägsitz-Absperrventil aus der FlowFit-Serie von Geberit ermöglicht eine zuverlässige Regulierung in Trinkwasserinstallationen für kaltes und warmes Wasser. Die Armatur aus bleifreiem Rotguss zeichnet sich durch ein vollständig durchströmtes Oberteil sowie eine wartungsfreie Spindelabdichtung aus.Konstruktion und Funktionalität
Das Ventil ist für den Einsatz in Versorgungssystemen konzipiert und verfügt über zwei Pressmuffen als Anschlüsse. Die Bedienung erfolgt manuell über ein Handrad. Für eine hohe Betriebssicherheit sorgt die selbstfettende Lippendichtung aus EPDM. Ein Anschluss für ein Entleerventil im Maß 1/4 Zoll ist vorhanden und werksseitig verschlossen.Technische Daten
- Nennweite: DN 32
- Rohraußendurchmesser: 40 mm
- Werkstoff: CuSn4Zn2PS (Bleifreier Rotguss)
- Betriebstemperatur: 0 bis 80 °C
- Druckstufe: PN 10
- Anschlussart: Pressmuffe
- Länge: 19,3 cm
- Z-Maß: 3,7 cm
Produktspezifikation
- Hersteller-Warengruppe: Versorgungssysteme
- Hersteller-Produktgruppe: FlowFit Fittings
- Hersteller-Artikelnummer: 619834001
- Oberflächenschutz: unbehandelt
- Anschluss 1: Pressmuffe
- Anschluss 2: Pressmuffe
- Werkstoff des Gehäuses: Bronze
- Dichtung: Gummi
- Bedienung: Handrad
- Rechtwinklige Ausführung: nein
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Druckstufe Artikel: PN 10
- Balgventil: nein
- Mit Entleerungsventil: nein
- Selbstverschließend: nein
- Freistrom: nein
- Rohraußendurchmesser alle Anschlüsse: 40
- Länge Anschluss 1: 96,5
- Länge Anschluss 2: 96,5
- Arbeitslänge Anschluss 1: 37
- Arbeitslänge Anschluss 2: 90
- Länge Handgriff/Durchmesser Handrad: 70
- Ventilwinkel: 135
- Winkel der Spindel: 135
- Geeignet für Dampf: nein
- Mit Rückstromsicherung: nein
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Mit Standanzeiger: nein
- Nenndurchmesser: DN 32
- Werkstoffgüte des Gehäuses: CuSn4Zn2PS
- Kopfstücktyp: geschraubt
- Nennbaugröße: DIN
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Federschließend (NC): nein
- Federöffnend (NO): nein
- Ausführung des Ventils: entlasteter Ventil
- Trinkwasserkonform nach UBA: Ja
Anwendung
- Für Trinkwasser kalt und warm
- Für Kühlwasser ohne Frostschutzmittel
- Für Kühlwasser mit Frostschutzmittel
- Für Druckluft (Reinheitsklasse Öl 0–3)
- Für Druckluft bis 6 bar/600 kPa Betriebsdruck
Weitere Informationen
- Ventilkörper aus Rotguss
- Bleifrei
- Oberteil vollständig durchströmt
- Wartungsfreie Spindelabdichtung mit selbstfettender Lippendichtung aus EPDM
- Zusätzlicher Lieferumfang: Handrad
