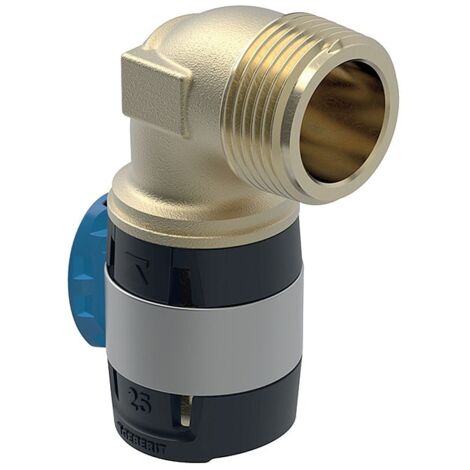

Geberit FlowFit Übergangsbogen 90 Grad mit Außengewinde, D 16mm, R 1/2", Rotguss bleifrei

Geberit FlowFit Übergangsbogen 90 Grad mit Außengewinde, D 16mm, R 1/2", Rotguss bleifrei

Der Geberit FlowFit Übergangsbogen 90 Grad ermöglicht eine sichere Verbindung zwischen dem FlowFit-System und Komponenten mit Außengewinde. Das Bauteil aus bleifreiem Rotguss eignet sich für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Installation

Der 90-Grad-Bogen ist mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verpressung ermöglicht. Dank der Eigenschaft unverpresst undicht lässt sich die Dichtheit des Systems bereits während der Montage prüfen. Zum Schutz vor Verschmutzungen sind sowohl der Pressverbinder als auch das Gewinde mit einer transparenten Schutzkappe versehen.

Material und Kompatibilität

Das Fitting besteht aus bleifreiem Rotguss (CuSn4Zn2PS) und ist für Trinkwasserinstallationen gemäß UBA-Konformität geeignet. Die Verbindung ist zugfest ausgeführt und verfügt über eine EPDM-Dichtung. Das System ist für einen Rohraußendurchmesser von 16 mm ausgelegt und bietet einen Anschluss mit konischem Außengewinde nach ISO 7-1.

Die Kombination aus hochwertigem Rotguss und der durchdachten Konstruktion sorgt für eine sichere Installation in Versorgungssystemen. Mit einem Nenndurchmesser von DN 12 und dem präzisen 90-Grad-Winkel ist das Bauteil optimal auf die Anforderungen moderner Rohrleitungssysteme abgestimmt.

Technische Daten

• Werkstoff: Bleifreier Rotguss
• Rohraußendurchmesser: 16 mm
• Außengewinde: R 1/2 Zoll
• Winkel: 90 Grad
• Nennweite: DN 12
• Länge: 5,7 cm
• Höhe: 2,5 cm
• Z-Maß: 2,4 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: FlowFit Fittings
• Hersteller-Artikelnummer: 620510001
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Länge Anschluss 1: 57
• Länge Anschluss 2: 25
• Arbeitslänge Anschluss 1: 24
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 1: CuSn4Zn2PS
• Werkstoffgüte Anschluss 2: CuSn4Zn2PS
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_9007206810735115
