Geberit FlowFit Übergangswinkel 90 Grad mit Klemmringverschraubung Werkstoff Bleifreier, d 16mm, d1 15mm, Rotguss

Geberit FlowFit Übergangswinkel 90 Grad mit Klemmringverschraubung Werkstoff, D 16mm, D1 15mm, Rotguss bleifrei

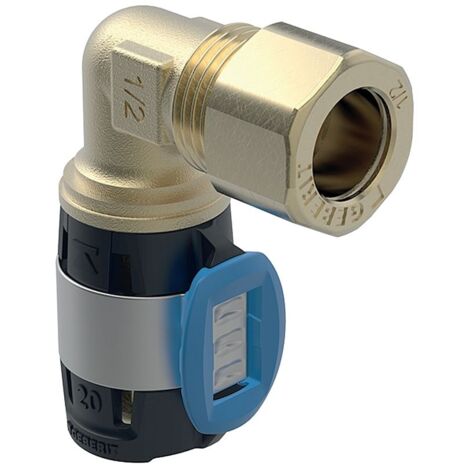

Dieser 90-Grad-Übergangswinkel aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen dem FlowFit-System und einer Klemmringverschraubung. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Winkel ist mit einer Pressmuffe für 16 mm Rohre sowie einem Klemmringanschluss für 15 mm Rohre ausgestattet. Die Konstruktion aus bleifreiem Rotguss (CuSn4Zn2PS) erfüllt die Anforderungen für Trinkwasserinstallationen gemäß UBA-Vorgaben. Für eine sichere Montage sorgt die integrierte EPDM-Dichtung, während die zugfeste Ausführung eine dauerhafte Stabilität des Leitungssystems unterstützt.

Montage und Sicherheit

Das System bietet eine hohe Installationssicherheit durch die Eigenschaft, dass unverpresste Verbindungen im undichten Zustand erkennbar sind. Der Pressverbinder verfügt zudem über einen Pressindikator sowie eine transparente Schutzkappe, die den Zustand des Fittings vor der Verarbeitung schützt. Mit einem Z-Maß von 2,2 cm und einer Schlüsselweite von 24 mm ist das Bauteil präzise für gängige Installationsanforderungen dimensioniert.

Die Kombination aus hochwertigem, bleifreiem Rotguss und der bewährten Klemmringtechnik macht diesen Übergangswinkel zu einer langlebigen Lösung für anspruchsvolle Versorgungssysteme. Mit einem Rohraußendurchmesser von 16 mm auf der Pressseite und 15 mm auf der Klemmringseite sowie einem Winkel von 90 Grad bietet das Bauteil eine exakte Passform für eine effiziente Rohrleitungsführung.

Technische Daten

• Winkel: 90 °
• Rohraußendurchmesser Anschluss 1: 16 mm
• Rohraußendurchmesser Anschluss 2: 15 mm
• Werkstoff: Bleifreier Rotguss
• Schlüsselweite: 24 mm
• Z-Maß: 2,2 cm
• Dichtungsmaterial: EPDM

Lieferumfang

• 1x Übergangswinkel 90 Grad
• 1x Klemmringverschraubung

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: FlowFit Fittings
• Hersteller-Artikelnummer: 620710001
• Form: Winkel
• Schlüsselweite: 24
• Anschluss 1: Pressmuffe
• Anschluss 2: Klemmring
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 55
• Länge Anschluss 2: 25
• Arbeitslänge Anschluss 1: 22
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 1: CuSn4Zn2PS
• Werkstoffgüte Anschluss 2: CuSn4Zn2PS
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_9007206810735115
