Geberit FlowFit Übergangsbogen 90 Grad mit Außengewinde, lang, D 16mm, R 1/2", Rotguss bleifrei

Geberit FlowFit Übergangsbogen 90 Grad mit Außengewinde, lang, D 16mm, R 1/2", Rotguss bleifrei

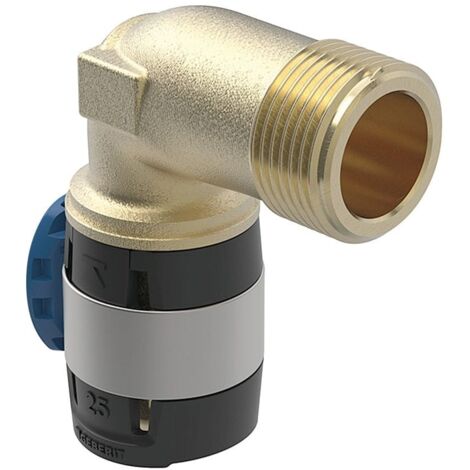

Der Geberit FlowFit Übergangsbogen mit 90-Grad-Winkel und langem Außengewinde ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das aus bleifreiem Rotguss gefertigte Formstück ist für Trinkwasserinstallationen zugelassen und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Sicherheit bei der Montage

Der Übergangsbogen ist mit einem Pressindikator ausgestattet, der eine schnelle visuelle Kontrolle der Verpressung ermöglicht. Die Eigenschaft unverpresst undicht sorgt für zusätzliche Sicherheit bei der Druckprüfung, da nicht verpresste Verbindungen sofort erkannt werden. Zum Schutz vor Verschmutzungen sind sowohl der Pressverbinder als auch das Gewinde mit einer transparenten Schutzkappe versehen.

Material und Anwendung

Das Bauteil besteht aus hochwertigem, bleifreiem Rotguss (CuSn4Zn2PS) und ist gemäß UBA-Vorgaben für Trinkwasserinstallationen zertifiziert. Die integrierte EPDM-Dichtung sorgt für eine dauerhafte Dichtigkeit des Systems. Durch die zugfeste Konstruktion eignet sich der Bogen ideal für anspruchsvolle Versorgungssysteme, bei denen eine robuste Verbindung erforderlich ist.

Technische Daten

• Werkstoff: Bleifreier Rotguss
• Rohraußendurchmesser: 16 mm
• Gewinde: R 1/2 Zoll
• Winkel: 90 Grad
• Länge: 5,7 cm
• Höhe: 3,7 cm
• Z-Maß: 2,4 cm
• Dichtungsmaterial: EPDM

Dieser Übergangsbogen bietet eine effiziente Lösung für den Anschluss von FlowFit-Systemen an Komponenten mit Außengewinde. Mit einem Rohraußendurchmesser von 16 mm und dem R 1/2 Zoll Gewinde fügt er sich präzise in bestehende Installationen ein. Die Kombination aus bleifreiem Rotguss und der integrierten EPDM-Dichtung stellt eine langlebige und normkonforme Verbindung sicher, die durch den Pressindikator und die Eigenschaft unverpresst undicht eine hohe Montagesicherheit bietet.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: FlowFit Fittings
• Hersteller-Artikelnummer: 620522001
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Länge Anschluss 1: 57
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 24
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 1: CuSn4Zn2PS
• Werkstoffgüte Anschluss 2: CuSn4Zn2PS
• Trinkwasserkonform nach UBA: Ja
