Geberit Mapress Kupfer Bogen 45 Grad, DN 20, 22mm, Kupfer, 34516

Geberit Mapress Kupfer Bogen 45 Grad, DN 20, 22mm, Kupfer, 34516

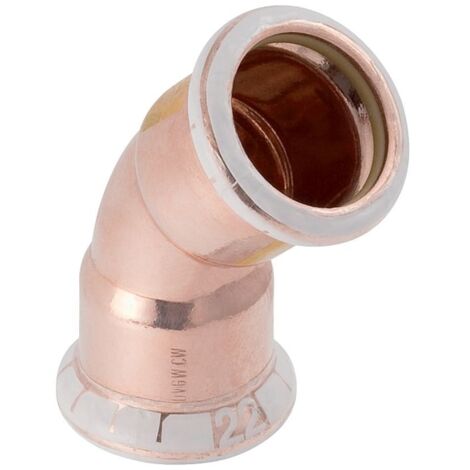

Dieser 45-Grad-Bogen aus Kupfer dient der sicheren Installation in Gasleitungen für Natur- und Flüssiggase. Das Systemteil zeichnet sich durch eine hohe Materialqualität aus und ist für eine zugfeste Verbindung in Versorgungssystemen konzipiert.

Zuverlässige Verbindungstechnik

Der Bogen ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und verfügt über zwei Pressmuffen mit der Kontur M. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, die eine einfache Kontrolle der Verbindung während der Montage ermöglicht. Der gelbe Schutzstopfen an der Pressmuffe signalisiert die Eignung für Gasanwendungen.

Dichtung und Montage

Für die notwendige Dichtheit sorgt ein integrierter Dichtring aus HNBR in Gelb, der speziell auf die Anforderungen von Gasinstallationen abgestimmt ist. Die passgenaue Verarbeitung ermöglicht eine effiziente Montage in Kupferrohrsystemen mit einem Außendurchmesser von 22 mm.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Winkel: 45 °
• Rohraußendurchmesser: 22 mm
• Nennweite: DN 20
• Z-Maß: 1,1 cm
• Länge: 3,2 cm
• Dichtungsmaterial: HNBR

Durch die robuste Materialwahl und die präzise Abstimmung auf Gasleitungen bietet dieses Bauteil eine professionelle Lösung für die Leitungsführung. Mit einem Außendurchmesser von 22 mm und der bewährten M-Kontur ermöglicht der Bogen eine sichere Richtungsänderung, wobei die Eigenschaft unverpresst undicht die Sicherheit bei der Verarbeitung erhöht.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34516
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 32
• Länge Anschluss 2: 32
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 11
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
