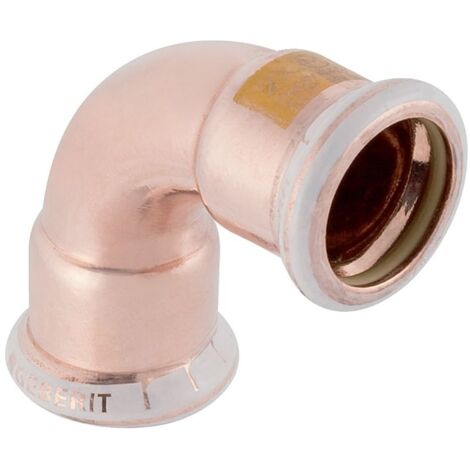

Geberit Bogen Mapress, 90 Grad, DN 20, 22mm, Kupfer, 34502

Geberit Bogen Mapress, 90 Grad, DN 20, 22mm, Kupfer, 34502

Dieser 90-Grad-Bogen aus Kupfer dient der sicheren Installation in Gasleitungen für Natur- und Flüssiggase. Das Systemteil zeichnet sich durch eine hohe Materialqualität aus und ist für eine zuverlässige Verbindung in entsprechenden Versorgungssystemen konzipiert.

Zuverlässige Verbindungstechnik

Der Bogen ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und verfügt über zwei Pressmuffen mit der Kontur M. Eine Besonderheit ist die Eigenschaft unverpresst undicht, die eine einfache Kontrolle der Verbindung während der Montage ermöglicht. Der integrierte Dichtring aus gelbem HNBR ist speziell auf die Anforderungen von Gasanwendungen abgestimmt und sorgt für eine dauerhafte Abdichtung. Zum Schutz vor Verschmutzungen ist das Bauteil mit einem gelben Schutzstopfen versehen.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 20
• Außendurchmesser: 22 mm
• Winkel: 90 °
• Länge: 4,7 cm
• Z-Maß: 2,6 cm
• Dichtungsmaterial: HNBR (gelb)
• Anschlussart: Pressmuffe

Durch die präzise Fertigung und die Verwendung robuster Materialien bietet dieses Fitting eine zugfeste und sichere Lösung für Gasinstallationen. Mit einem Außendurchmesser von 22 mm und der bewährten M-Kontur lässt sich der Bogen effizient in das bestehende System integrieren. Die Kombination aus hochwertigem Kupfer und dem speziellen HNBR-Dichtring ermöglicht eine fachgerechte Installation in Natur- und Flüssiggasleitungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34502
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 26
• Arbeitslänge Anschluss 2: 26
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
