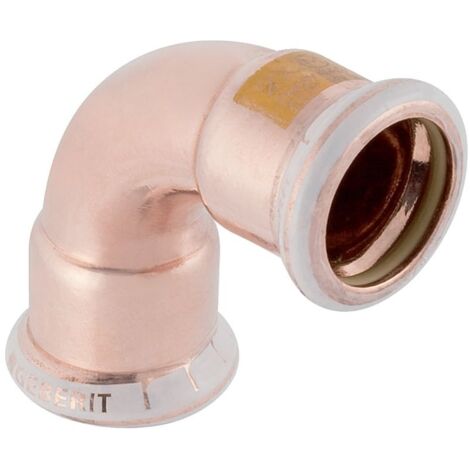

Geberit Mapress Kupfer Bogen Gas 90 Grad, Außendurchmesser 28mm

Geberit Bogen Mapress Kupfer, 90 Grad, DN 25, 28mm, Kupfer, 34503

Dieser 90-Grad-Bogen aus der Mapress-Serie von Geberit ermöglicht eine präzise Richtungsänderung in Kupferrohr-Installationssystemen für Gasleitungen. Das aus hochwertigem Cu-DHP Kupfer gefertigte Formstück ist speziell für den Einsatz mit Natur- und Flüssiggasen konzipiert.

Sicherheit und Montage

Das System ist mit einer Unverpresst-undicht-Funktion ausgestattet, die eine Überprüfung der Verbindung während der Installation ermöglicht. Die Pressmuffen sind mit einem gelben Schutzstopfen versehen, der die Identifikation für Gasanwendungen erleichtert. Die integrierte Dichtung aus HNBR sorgt für die notwendige Dichtheit in der Leitung. Dank der präzisen Fertigung und der M-Kontur ist eine zugfeste Verbindung sichergestellt.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR (gelb)
• Länge: 5,7 cm
• Z-Maß: 3,4 cm

Die robuste Ausführung aus Kupfer und die HNBR-Dichtung machen diesen Bogen zur passgenauen Lösung für professionelle Gasinstallationen. Mit einer Nennweite von DN 25 und einem Außendurchmesser von 28 mm bietet das Bauteil eine zuverlässige Komponente für Versorgungssysteme, wobei die Unverpresst-undicht-Eigenschaft die Sicherheit bei der Montage erhöht.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34503
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 57
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 1: 34
• Arbeitslänge Anschluss 2: 34
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
