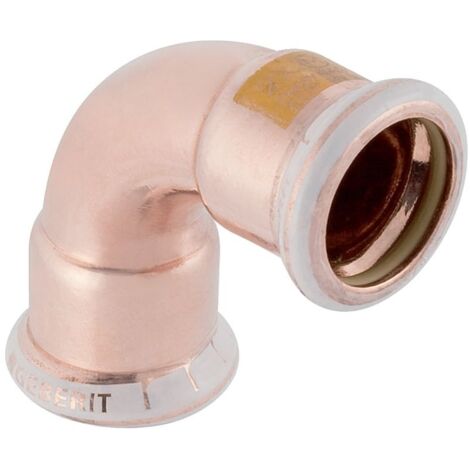

Geberit Mapress Kupfer Bogen Gas 90 Grad, Außendurchmesser 35mm

Geberit Mapress Bogen 90 Grad, DN 32, 35mm, Kupfer, 34504

Dieser 90-Grad-Bogen aus Kupfer ist für die Installation in Gasleitungen konzipiert und eignet sich für Natur- sowie Flüssiggase. Das Systemteil aus dem Hause Geberit Mapress ermöglicht eine sichere Verbindung in Versorgungssystemen.

Zuverlässige Verbindungstechnik

Der Bogen ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und verfügt über zwei Pressmuffen mit der Kontur M. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, was eine einfache Kontrolle während der Montage ermöglicht. Der integrierte Dichtring aus gelbem HNBR ist speziell auf die Anforderungen von Gasanwendungen abgestimmt.

Technische Daten

• Werkstoff: Kupfer (Cu-DHP CW024A)
• Nennweite: DN 32
• Rohraußendurchmesser: 35 mm
• Winkel: 90 °
• Länge: 6,5 cm
• Z-Maß: 3,9 cm
• Dichtungsmaterial: HNBR (gelb)

Durch die robuste Materialwahl und die präzise Fertigung bietet dieses Bauteil eine zugfeste und zuverlässige Lösung für Gasinstallationen. Mit einem Außendurchmesser von 35 mm und der bewährten Pressmuffen-Technik unterstützt das System eine effiziente Rohrleitungsführung in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34504
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 65
• Länge Anschluss 2: 65
• Arbeitslänge Anschluss 1: 39
• Arbeitslänge Anschluss 2: 39
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
