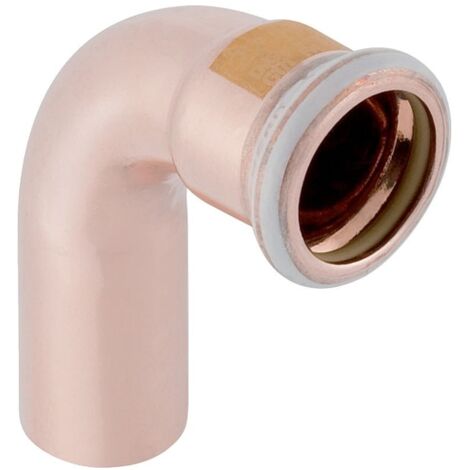

Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 18mm

Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 18mm

Dieser 90-Grad-Bogen aus Kupfer dient der sicheren Installation in Gasleitungen für Natur- und Flüssiggase. Das Bauteil ist für den Einsatz in entsprechenden Versorgungssystemen konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und verfügt über ein Einschubende sowie eine Pressmuffe. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil unverpresst undicht, was eine einfache Kontrolle während der Installation ermöglicht. Ein gelber Dichtring aus HNBR sorgt für die notwendige Beständigkeit in Gasanwendungen. Der gelbe Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 18 mm
• Winkel: 90 Grad
• Nennweite: DN 15
• Dichtungsmaterial: HNBR
• Länge: 4,2 cm
• Höhe: 5,3 cm
• Z-Maß: 2,2 cm

Durch die robuste Materialwahl und die präzise Fertigung eignet sich dieser Bogen ideal für dauerhafte Gasinstallationen. Mit einem Außendurchmesser von 18 mm und der bewährten HNBR-Dichtung bietet das System eine zugfeste und sichere Lösung für den professionellen Einsatz in der Gasversorgung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34508
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 53
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 2: 22
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
