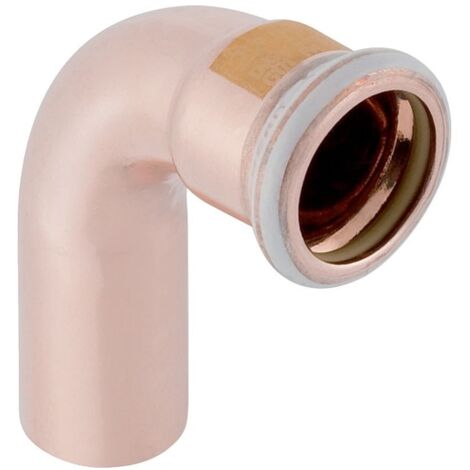

Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 28mm

Name: Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 28mm
Brand: GEBERIT
SKU: 34510
Price: 10.9 EUR
Availability: InStock

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 28mm

Dieser 90-Grad-Bogen aus Kupfer dient der präzisen Richtungsänderung in Gasleitungen für Natur- und Flüssiggase. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe Zugfestigkeit aus.

Zuverlässige Verbindungstechnik

Der aus Cu-DHP Kupfer (CW024A) gefertigte Bogen verfügt über ein Einschubende sowie eine Pressmuffe. Die Konstruktion ist im unverpressten Zustand undicht, was eine einfache Kontrolle während der Montage ermöglicht. Zur Sicherstellung der Dichtheit ist ein gelber HNBR-Dichtring integriert, der für die Anforderungen von Gasmedien optimiert wurde.

Technische Daten

Werkstoff: Cu-DHP Kupfer (CW024A)
Außendurchmesser: 28 mm
Winkel: 90 °
Nennweite: DN 25
Dichtungsmaterial: HNBR (gelb)
Anschluss 1: Einschubende
Anschluss 2: Pressmuffe
Länge: 5,7 cm
Höhe: 6,5 cm
Z-Maß: 3,4 cm

Das Systembauteil ermöglicht eine sichere Richtungsänderung von 90 Grad in Gasleitungen mit einem Außendurchmesser von 28 mm. Durch die Verwendung von robustem Kupfer und den speziellen HNBR-Dichtring wird eine fachgerechte Verbindung in der Gasversorgung unterstützt. Die Kombination aus Pressmuffe und Einschubende erleichtert die Montage in entsprechenden Versorgungssystemen.

Produktspezifikation

Hersteller-Warengruppe: Versorgungssysteme
Hersteller-Produktgruppe: Fittings Kupfer
Hersteller-Artikelnummer: 34510
Form: Bogen
Anschluss 1: Schiebeende
Anschluss 2: Pressmuffe
Winkel des Bogens: 90
Oberflächenschutz Anschluss 1: unbehandelt
Oberflächenbehandlung Anschluss 1: unbehandelt
Oberflächenschutz Anschluss 2: unbehandelt
Oberflächenbehandlung Anschluss 2: unbehandelt
Konturcode Verbindung 1: M
Konturcode Verbindung 2: M
Hauptfarbe Fitting: Kupfer
Mit Verbindungsanzeige: nein
Verschlossen: ja
Mit Dichtungsmaterial: ja
Nenndurchmesser Anschluss 2: DN 25
Mit Entleerungsventil: nein
Mit Entlüfter: nein
Rohraußendurchmesser Anschluss 1: 28
Rohraußendurchmesser Anschluss 2: 28
Länge Anschluss 1: 65
Länge Anschluss 2: 57
Arbeitslänge Anschluss 2: 34
Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Reduzierend: nein
Nenndurchmesser Anschluss 1: DN 25
Mit thermischer Isolierung: nein
Zugfest: ja
Systemgebunden: ja
Werkstoff des Anschlusses 1: Kupfer
Werkstoff des Anschlusses 2: Kupfer
Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)

Eigenschaften

Marke
GEBERIT
Material
Kupfer
Menge pro Pack
1
Verbindungskonfiguration
Innen/Außen
Befestigung Fitting
Steckbar
Form des Fittings/ des Anschlusses
Gebogener Anschluss
Gas
Erdgas
Länge
5.7 cm
Gewicht
125 g
ManoMano Art.-Nr
ME94054628
MMID
193981926228
Herstellerreferenz
34510
EAN
4024723345107
