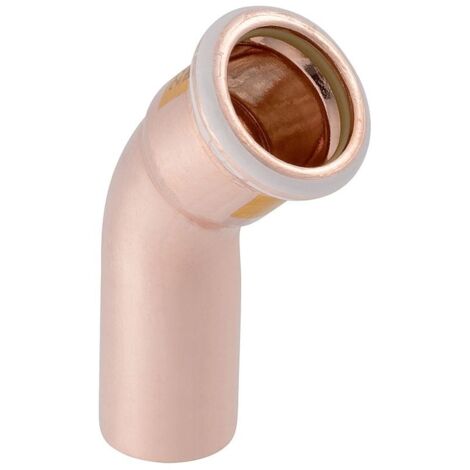

Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 22mm

Name: Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 22mm
Brand: GEBERIT
SKU: 34523
Price: 5.5 EUR
Availability: InStock

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 22mm

Dieser 45-Grad-Bogen aus Kupfer dient der Installation in Gasleitungen für Natur- und Flüssiggase. Das Systemteil ist für eine dauerhafte Verbindung in Versorgungssystemen konzipiert.

Verbindungstechnik und Material

Der Bogen besteht aus Cu-DHP Kupfer (CW024A) und verfügt über eine Pressmuffe mit gelbem Schutzstopfen. Die Konstruktion ist als unverpresst undicht definiert, was eine Kontrolle während der Montage ermöglicht. Ausgestattet mit einem gelben Dichtring aus HNBR, ist das Bauteil für die Anforderungen von Gasinstallationen optimiert und bietet eine zugfeste Verbindung.

Technische Daten

Werkstoff: Cu-DHP Kupfer (CW024A)
Außendurchmesser: 22 mm
Winkel: 45 °
Nennweite: DN 20
Dichtungsmaterial: HNBR
Anschluss 1: Schiebeende
Anschluss 2: Pressmuffe

Durch die präzise Fertigung unterstützt dieses Fitting eine fachgerechte Leitungsführung. Mit einem Außendurchmesser von 22 mm und der HNBR-Dichtung eignet sich der Bogen für Gasinstallationen, bei denen eine Abdichtung und Materialbeständigkeit gefordert sind.

Produktspezifikation

Hersteller-Warengruppe: Versorgungssysteme
Hersteller-Produktgruppe: Fittings Kupfer
Hersteller-Artikelnummer: 34523
Form: Bogen
Anschluss 1: Schiebeende
Anschluss 2: Pressmuffe
Winkel des Bogens: 45
Oberflächenschutz Anschluss 1: unbehandelt
Oberflächenbehandlung Anschluss 1: unbehandelt
Oberflächenschutz Anschluss 2: unbehandelt
Oberflächenbehandlung Anschluss 2: unbehandelt
Konturcode Verbindung 1: M
Konturcode Verbindung 2: M
Hauptfarbe Fitting: Kupfer
Mit Verbindungsanzeige: nein
Verschlossen: ja
Mit Dichtungsmaterial: ja
Nenndurchmesser Anschluss 2: DN 20
Mit Entleerungsventil: nein
Mit Entlüfter: nein
Rohraußendurchmesser Anschluss 1: 22
Rohraußendurchmesser Anschluss 2: 22
Länge Anschluss 1: 44
Länge Anschluss 2: 32
Arbeitslänge Anschluss 2: 11
Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Reduzierend: nein
Nenndurchmesser Anschluss 1: DN 20
Mit thermischer Isolierung: nein
Zugfest: ja
Systemgebunden: ja
Werkstoff des Anschlusses 1: Kupfer
Werkstoff des Anschlusses 2: Kupfer
Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)

Eigenschaften

Marke
GEBERIT
Material
Kupfer
Menge pro Pack
1
Verbindungskonfiguration
Innen/Außen
Befestigung Fitting
Steckbar
Form des Fittings/ des Anschlusses
Gebogener Anschluss
Gas
Erdgas / Alle Gase
Länge
7.6 cm
Gewicht
67 g
ManoMano Art.-Nr
ME93615300
MMID
905722770699
Herstellerreferenz
34523
EAN
4024723345237
