Allgemeine Beschreibung

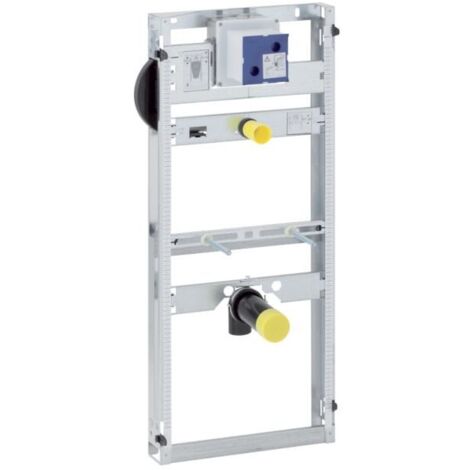

Das Geberit GIS Urinal Element 461621001 ist ein universelles Montageelement mit einer Bauhöhe von 114 cm, das für den Einbau in Geberit GIS Tragsysteme konzipiert ist. Es eignet sich für Vorwände, Trennwände und freistehende Wände und ermöglicht die Aufnahme von HyTronic Urinalsteuerungen sowie HyTouch Urinal-Handauslösungen ab Baujahr 2009.
Technische daten
- Fließdruck (kPa): 100–800 kPa
- Maximaler Prüfdruck Wasser (kPa): 1600 kPa
- Maximaler Prüfdruck Luft / Inertgas (kPa): 300 kPa
- Maximale Wassertemperatur (°C): 30 °C
- Durchfluss bei 100 kPa ohne Durchflussbegrenzer (l/s): 0,3 l/s
- Durchfluss bei 100 kPa mit Durchflussbegrenzer (l/s): 0,24 l/s
- Werkstoff: Stahl
- B / Breite (cm): 42 cm
- H / Höhe (cm): 109–127 cm
- T / Tiefe (cm): 10 cm
Kompatibilität und Zubehör
- Geeignet für Geberit GIS Tragsysteme
- Anschlusswinkel R 1/2"
- Bauschutz mit Deckel
- Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
- Schutzstopfen
- Anschlussbogen aus PE-HD, ø 63 / 50 mm
- Schutzkappe
- Dichtung ø 57 / 50 mm
- Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
- 2 Gewindestangen M8
- Befestigungsmaterial
Installation
Das Geberit GIS Urinal Element ist im Tragwerk stufenlos höhenverstellbar und verfügt über eine einfache Montage mit 4 Schnellbefestigungen. Die Befestigung für den Zulauf ist ebenfalls höhenverstellbar, was eine flexible Installation ermöglicht.
Anwendung
Das Urinal Element wird in öffentlichen und privaten Sanitäranlagen eingesetzt und ist ideal für die Installation in Geberit GIS Tragsystemen. Es sorgt für eine zuverlässige und hygienische Nutzung durch die Integration von berührungslosen Steuerungen.
