Allgemeine Beschreibung

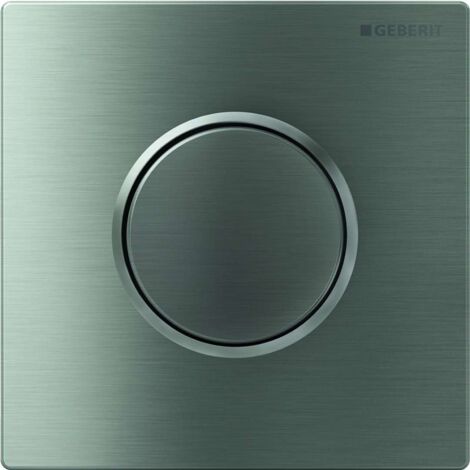

Pneumatische Urinalsteuerung mit Betätigungsplatte Typ 10 zur manuellen Bedienung der Urinalspülung. Diese Betätigungsplatte ist für die Geberit Installationselemente für Urinale geeignet, sowohl für die Bedienung von vorne als auch von oben. Sie ist ab dem Produktionsjahr 2009 für die Montage der Geberit Urinalspülung konzipiert.Technische daten
- Durchflussdruck: 100-800 kPa
- Maximaler Prüfdruck des Wassers: 1600 kPa
- Maximaler Prüfdruck der Luft/Inertgas: 300 kPa
- Relative Luftfeuchtigkeit: < 100 %
- Maximale Wassertemperatur: 30 °C
- Betätigungskraft: < 12 N
- Durchfluss bei einem Druck von 1 bar ohne Durchflussregler: 0,3 l/s
- Durchfluss bei einem Druck von 1 bar mit Durchflussregler: 0,18 l/s
- Berechnungsdurchfluss: 0,22 l/s
- Minimaler Überdruck zur Berechnung des Durchflusses: 100 kPa
- Durchspülzeit, Einstellbereich: 4/8/12 s
- Abmessungen: Breite 13 cm, Höhe 13 cm, Tiefe 1,1 cm
- Material: Edelstahl
Kompatibilität und Zubehör
- Geeignet für Geberit Montageelemente für Urinale mit Bedienung von vorne und oben
- Lieferumfang: Betätigungsplatte Typ 10, pneumatische Spülung (vormontiert am Befestigungsrahmen), pneumatisches Ventil, Befestigungsmaterial
Installation
- Einbau in Rohbausets für Geberit Urinalsteuerungen ab Baujahr 2009
- Montage der Bedienungstaste erfolgt über Einbau
Anwendung
- Manuelle Spülauslösung von Urinalen
Weitere Informationen
- Schutz gegen Vandalismus: nein
- Für Einbauspülreservoirs: ja
- Oberflächenbehandlung: gebürstet
- Farbe der Abdeckplatte: Edelstahl
