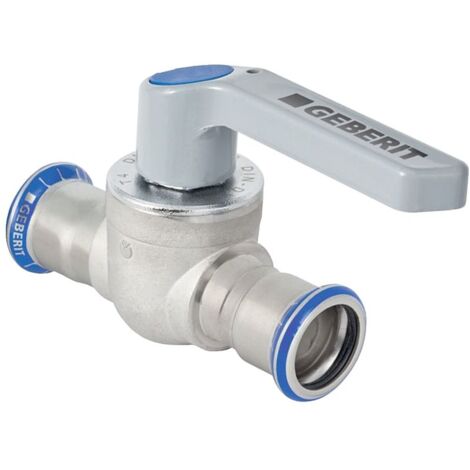

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel Außendurchmesser 22mm, 10 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel Außendurchmesser 22mm, 10 bar

Der Geberit Mapress Edelstahl-Kugelhahn mit Betätigungshebel dient als zuverlässige Absperrarmatur in Trinkwasser-, Heizungs- und Kühlsystemen. Er ist für den Einsatz in Kalt- und Warmwasserleitungen sowie in Systemen mit oder ohne Frostschutzmittel geeignet.

Konstruktion und Material

Die Armatur verfügt über ein einteiliges Gehäuse aus rostfreiem Edelstahl 1.4401 (CrNiMo-Stahl) und eine Kugel aus PPSU. Durch die Bauweise als Volldurchgang wird eine vollständig durchströmte Kugel erreicht, was den Strömungswiderstand minimiert. Die Spindeldichtung besteht aus EPDM. Ein praktisches Merkmal ist die Unverpresst-undicht-Funktion, die eine einfache Dichtheitsprüfung während der Installation ermöglicht. Der Betätigungshebel ist verschraubt und das Oberteil der Armatur ist bei Bedarf austauschbar.

Technische Daten

• Außendurchmesser: 22 mm
• Nennweite: DN 20
• Druckstufe: PN 16
• Betriebstemperatur: -20 bis +95 °C
• Kvs-Wert: 27
• Baulänge: 11,6 cm
• Z-Maß: 3,7 cm

Dieser Kugelhahn kombiniert Langlebigkeit durch den Einsatz von Edelstahl mit hoher Funktionalität für anspruchsvolle Installationen. Mit einer Druckfestigkeit von PN 16 und einem Temperaturbereich von -20 bis +95 °C ist das Bauteil für vielseitige Anwendungen in der Versorgungstechnik ausgelegt. Die Trinkwasserkonformität nach UBA unterstreicht die Eignung für den Einsatz in Trinkwasserinstallationen.

Lieferumfang

• 1x Geberit Mapress Edelstahl-Kugelhahn
• 1x Set Farbmarkierungen (rot, blau, grün)

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 94954
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 21
• Länge Anschluss 2: 21
• Arbeitslänge Anschluss 1: 37
• Arbeitslänge Anschluss 2: 37
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 62
• Länge Handgriff: 92
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 27
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 20
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Trinkwasserkonform nach UBA: Ja
