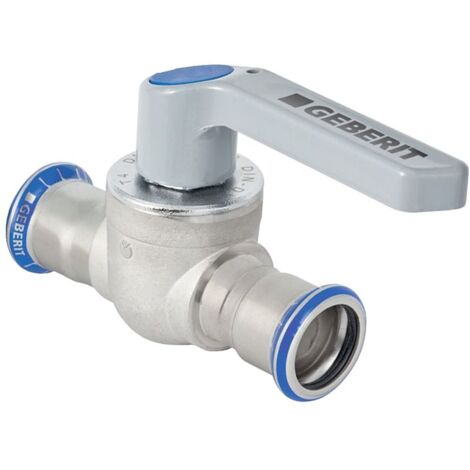

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel Außendurchmesser 42mm, 10 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel Außendurchmesser 42mm, 10 bar

Dieser Edelstahl-Kugelhahn aus dem Mapress-System ermöglicht eine zuverlässige Absperrung in Trinkwasser-, Heizungs- und Kühlsystemen. Die Armatur besteht aus CrNiMo-Stahl 1.4401 und ist für einen Betriebsdruck von bis zu 10 bar ausgelegt.

Funktion und Material

Der Kugelhahn ist als gerade Ausführung mit beidseitigen Pressmuffen konzipiert. Die Kugel besteht aus PPSU, während die Spindeldichtung aus EPDM gefertigt ist. Durch die Bauweise mit Volldurchgang wird eine optimale Durchströmung des Grundkörpers sichergestellt. Das Oberteil ist bei Bedarf austauschbar, und die Hebelbefestigung erfolgt über eine Schraube. Die Unverpresst-undicht-Eigenschaft erhöht die Sicherheit bei der Montage, da nicht verpresste Verbindungen bei der Druckprüfung sofort erkennbar sind.

Einsatzbereiche

Die Armatur eignet sich für kaltes und warmes Trinkwasser sowie für Kühl- und Heizungswasser, auch bei Verwendung von Frostschutzmitteln. Mit einer Betriebstemperatur von -20 bis +95 °C deckt das Bauteil ein breites Anwendungsspektrum in der Haustechnik ab.

Die Kombination aus hochwertigem Edelstahl und der präzisen Fertigung macht diesen Kugelhahn zu einer langlebigen Lösung für anspruchsvolle Installationen. Mit einem Außendurchmesser von 42 mm, einer Nennweite von DN 40 und einem Kvs-Wert von 225 bietet die Armatur eine hohe Durchflusskapazität bei einer Länge von 17,7 cm.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Außendurchmesser: 42 mm
• Nennweite: DN 40
• Betriebstemperatur: -20 bis +95 °C
• Druckstufe: 10 bar
• Kvs-Wert: 225
• Länge: 17,7 cm
• Z-Maß: 5,9 cm
• Anschluss: Pressmuffe

Lieferumfang

• 1x Kugelhahn
• 1x Farbmarkierungen (rot, blau, grün)

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 94957
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 29,5
• Länge Anschluss 2: 29,5
• Arbeitslänge Anschluss 1: 59
• Arbeitslänge Anschluss 2: 59
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 83
• Länge Handgriff: 147
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 225
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 40
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Trinkwasserkonform nach UBA: Ja
