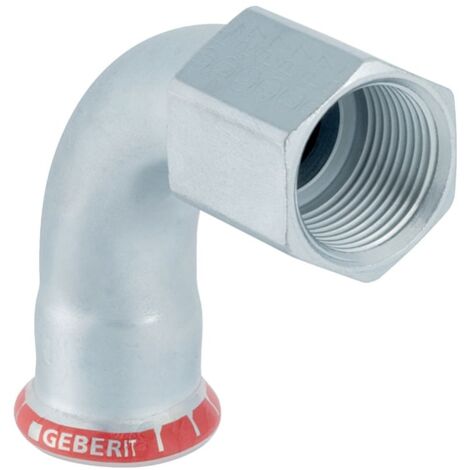

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde D 18mm, Rp 1/2"

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde D 18mm, Rp 1/2"

Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verbindet eine Pressmuffe mit einem zylindrischen Innengewinde und ist für eine zugfeste Installation ausgelegt.

Verbindungstechnik und Sicherheit

Das Fitting ist mit einer Unverpresst-undicht-Funktion ausgestattet, die eine schnelle Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die fachgerechte Verarbeitung. Der Dichtring besteht aus CIIR in Schwarz. Zum Schutz der Pressmuffe vor Verunreinigungen dient ein transparenter Schutzstopfen. Die Oberfläche ist galvanisch verzinkt, was den Korrosionsschutz unterstützt.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser: 18 mm
• Innengewinde: Rp 1/2 Zoll
• Winkel: 90 Grad
• Nennweite: DN 15
• Länge: 5,3 cm
• Z-Maß: 3,3 cm

Durch die Fertigung nach DIN EN 10305 ist eine passgenaue Integration in C-Stahl-Installationen sichergestellt. Mit einem Außendurchmesser von 18 mm und einem zylindrischen Rp 1/2 Zoll Innengewinde bietet dieser Bogen eine robuste Lösung für professionelle Rohrleitungsanbindungen in Versorgungssystemen.

Lieferumfang

• 1x Übergangsbogen 90 Grad
• 1x Dichtbandage

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20555
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 53
• Länge Anschluss 2: 52
• Arbeitslänge Anschluss 1: 33
• Arbeitslänge Anschluss 2: 37
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
