Allgemeine Beschreibung

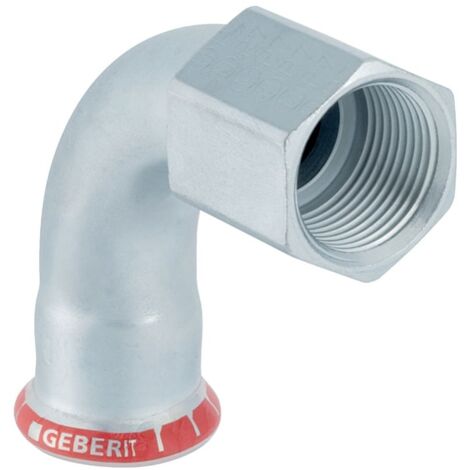

Der Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde d 28mm, Rp 1/2″ ist ideal für Anwendungen in der Haustechnik, Industrie und im Schiffbau. Er bietet eine zuverlässige Verbindung mit einem unverpressten, undichten Dichtring aus CIIR und einem Pressindikator. Der Bogen ist mit einer transparenten Schutzstopfen ausgestattet und wird mit der Geberit Dichtbandage aus IIR Butyl-Kautschuk geliefert.Technische daten
- Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
- Form: Bogen
- Nennweite Anschluss 1: DN 25
- Nennweite Anschluss 2: 1/2 Zoll (15)
- Außendurchmesser: 28 mm
- Winkel: 90°
- Länge Anschluss 1: 72 mm
- Länge Anschluss 2: 65 mm
- Arbeitslänge Anschluss 1: 49 mm
- Arbeitslänge Anschluss 2: 50 mm
- Z-Maß: 4,9 cm
- Z1-Maß: 5 cm
- Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
- Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
- Material Dichtung: CIIR
- Verschlossen: ja
- Mit Dichtungsmaterial: ja
- Reduzierend: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
- Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
Kompatibilität und Zubehör
- Geeignet für Geberit Mapress Systeme
- Inklusive Geberit Dichtbandage aus IIR Butyl-Kautschuk
Installation
Die Verlegerichtlinien des Herstellers sind zu beachten, um eine korrekte Installation zu gewährleisten.
Anwendung
Der Übergangsbogen wird in verschiedenen Anwendungen der Haustechnik, Industrie und im Schiffbau eingesetzt, um Rohrleitungen effizient zu verbinden.
