Geberit Mapress C-Stahl Rohrnippel außen verzinkt Außendurchmesser 22mm

Geberit Mapress C-Stahl Rohrnippel außen verzinkt Außendurchmesser 22mm

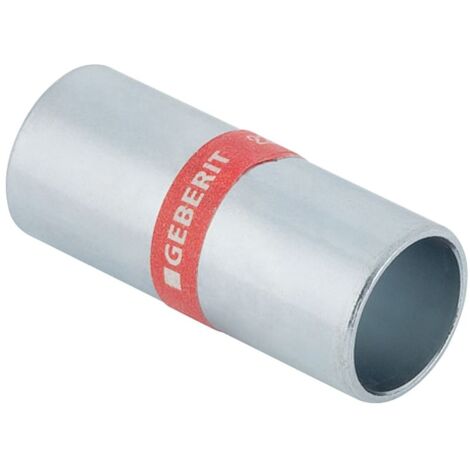

Der Geberit Mapress Rohrnippel aus unlegiertem C-Stahl dient als zugfestes Verbindungselement in Versorgungssystemen. Das Bauteil ist außen galvanisch verzinkt und für eine dauerhafte Installation in entsprechenden Rohrleitungssystemen konzipiert.

Material und Ausführung

Der aus unlegiertem Stahl 1.0034 (E195) gefertigte Nippel zeichnet sich durch eine präzise Verarbeitung aus. Die beidseitigen Schiebeenden ermöglichen eine einfache Integration in das Leitungssystem. Für eine fachgerechte Montage sind die Verlegerichtlinien des Herstellers zu berücksichtigen. Bei Nennweiten bis DN 50 ist das Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln, während ab DN 65 ein Korrosionsschutz nach AGI Arbeitsblatt Q 151 erforderlich ist.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Nennweite: DN 20
• Außendurchmesser: 22 mm
• Innendurchmesser: 19 mm
• Wanddicke: 1,5 mm
• Länge: 5,2 cm
• Anschlussart: Schiebeende
• Oberflächenschutz: galvanisch verzinkt

Dieser Rohrnippel bietet mit einem Außendurchmesser von 22 mm und einer Wanddicke von 1,5 mm eine passgenaue Lösung für Installationen in der Haustechnik. Die äußere Verzinkung schützt das Material effektiv vor äußeren Einflüssen und unterstützt die Langlebigkeit des Systems bei einer Nennweite von DN 20.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 22052
• Form: gerade
• Anschluss 1: Schiebeende
• Anschluss 2: Schiebeende
• Länge: 52
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 26
• Länge Anschluss 2: 26
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
