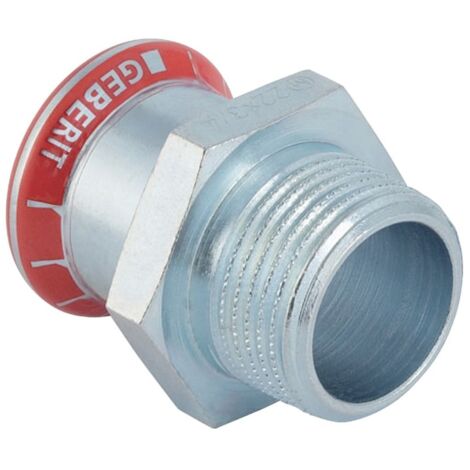

Geberit Mapress C-Stahl Übergang, DN 100, 108mm x R 4", Stahl, verzinkt

Geberit Mapress C-Stahl Übergang, DN 100, 108mm x R 4", Stahl, verzinkt

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine stabile Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Das Fitting ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und verfügt über eine galvanisch verzinkte Oberfläche.

Verbindungstechnik und Montage

Das Bauteil verbindet eine Pressmuffe mit einem konischen Außengewinde nach ISO 7-1. Die Eigenschaft unverpresst undicht ermöglicht eine schnelle Kontrolle der Verbindung während der Installation. Ein Pressindikator unterstützt die fachgerechte Montage, während ein transparenter Schutzstopfen die Pressmuffe bis zum Einsatz schützt. Die Abdichtung erfolgt über einen integrierten CIIR-Dichtring.

Material und Korrosionsschutz

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet das Fitting eine hohe Stabilität und Zugfestigkeit. Für die Dimension DN 100 ist ein Korrosionsschutz nach AGI Arbeitsblatt Q 151 vorgesehen, der die Langlebigkeit in anspruchsvollen Rohrleitungssystemen unterstützt. Die Einhaltung der herstellerspezifischen Verlegerichtlinien ist bei der Montage zu beachten.

Die Kombination aus präziser Fertigung und hochwertigen Materialien macht dieses Fitting zu einer stabilen Lösung für professionelle Rohrinstallationen. Mit einem Rohraußendurchmesser von 108 mm und einem 4 Zoll Außengewinde ist das Bauteil für den Einsatz in großen Nennweiten optimiert.

Technische Daten

• Nennweite: DN 100
• Rohraußendurchmesser: 108 mm
• Außengewinde: 4 Zoll
• Werkstoff: Stahl 1.0034 (E195)
• Länge: 160 mm
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21725
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 160
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Länge Anschluss 1: 99
• Länge Anschluss 2: 61
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
