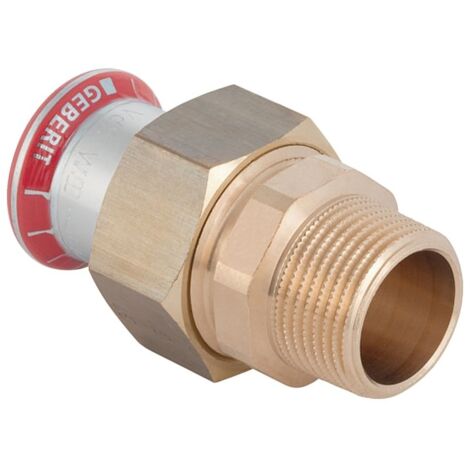

Geberit Mapress C-Stahl Übergangsverschraubung mit Außengewinde D 15mm, R 1/2"

Geberit Mapress C-Stahl Übergangsverschraubung mit Außengewinde D 15mm, R 1/2"

Diese Übergangsverschraubung aus unlegiertem C-Stahl ermöglicht eine sichere Verbindung zwischen einem Presssystem und einem Außengewinde in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für eine effiziente Montage mit einem Pressindikator sowie einem transparenten Schutzstopfen an der Pressmuffe ausgestattet.

Zuverlässige Verbindungstechnik

Die Verschraubung ist als unverpresst undichtes System konzipiert, was eine schnelle Kontrolle während der Installation ermöglicht. Der Werkstoff besteht aus unlegiertem Stahl 1.0034 (E195), der galvanisch verzinkt ist. Für die notwendige Dichtigkeit sorgen ein CIIR-Dichtring sowie eine flache EPDM-Dichtung. Die beiliegende Dichtbandage aus IIR-Butyl-Kautschuk dient der fachgerechten Ummantelung des Fittings.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Rohraußendurchmesser: 15 mm
• Außengewinde: R 1/2 Zoll
• Mediumtemperatur: 0 bis 100 °C
• Länge: 6,1 cm
• Höhe: 4,1 cm
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch (BSPT-R)

Durch die robuste Konstruktion bietet dieses Bauteil eine stabile Lösung für anspruchsvolle Installationsumgebungen. Mit einem Rohraußendurchmesser von 15 mm und einem R 1/2 Zoll Außengewinde ist es vielseitig einsetzbar. Die Kombination aus verzinktem Stahl und der EPDM-Flachdichtung ermöglicht einen sicheren Betrieb bei Temperaturen bis zu 100 °C.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25330
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 61
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 20
• Länge Anschluss 2: 41
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
