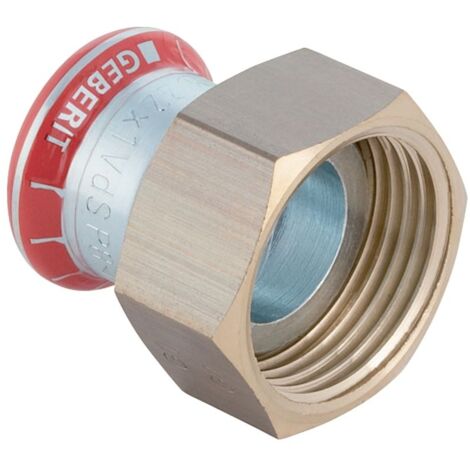

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 22mm, ID 26mm, G 1 1/4"

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 22mm, ID 26mm, G 1 1/4"

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung in Systemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil kombiniert eine Pressmuffe mit einer Überwurfmutter aus Messing und ist für einen Außendurchmesser von 22 mm ausgelegt.

Zuverlässige Verbindungstechnik

Der Fitting zeichnet sich durch seine unverpresst undichte Eigenschaft aus, die eine Kontrolle während der Montage unterstützt. Ein integrierter Pressindikator signalisiert den Verpressvorgang, während der transparente Schutzstopfen die Pressmuffe bis zur Installation vor Verschmutzungen bewahrt. Die Abdichtung erfolgt über einen CIIR-Dichtring sowie eine flache EPDM-Dichtung, was einen sicheren Betrieb innerhalb eines Temperaturbereichs von 0 bis 100 °C ermöglicht.

Material und Ausführung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet der Übergang eine robuste Basis für Installationen. Die Oberfläche ist galvanisch verzinkt, um einen wirksamen Schutz gegen äußere Einflüsse zu bieten. Mit einer Gesamtlänge von 4,3 cm und einem Z-Maß von 1,3 cm ist das Bauteil kompakt konstruiert und für den Einsatz in systemgebundenen Versorgungsleitungen optimiert.

Die Kombination aus hochwertigem C-Stahl und präziser Fertigung macht diesen Übergang zu einer langlebigen Komponente für anspruchsvolle Rohrleitungssysteme. Mit einem Außendurchmesser von 22 mm, einem Rohrgewinde von 1 1/4 Zoll und einer Temperaturbeständigkeit bis 100 °C erfüllt das Bauteil wesentliche Anforderungen an Sicherheit und Funktionalität in der modernen Haustechnik.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 22 mm
• Rohrgewinde: 1 1/4 Zoll
• Nennweite: DN 20
• Länge: 4,3 cm
• Z-Maß: 1,3 cm
• Temperaturbereich: 0 bis 100 °C
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25044
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 43
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 22
• Arbeitslänge Anschluss 1: 6,5
• Arbeitslänge Anschluss 2: 6,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
