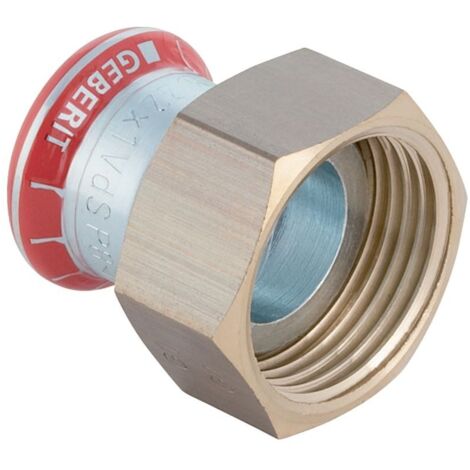

Geberit Mapress C-Stahl Übergang mit Überwurfmutter d 42mm, di 39mm, G 1 3/4″

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 42mm, ID 39mm, G 1 3/4"

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung in Haustechnik, Industrie und Schiffbau. Das Bauteil ist mit einer Überwurfmutter aus Messing ausgestattet und für eine einfache sowie sichere Montage konzipiert.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über eine Pressmuffe mit transparentem Schutzstopfen. Die Konstruktion ist unverpresst undicht, was eine schnelle Kontrolle während der Installation ermöglicht. Ein integrierter Pressindikator unterstützt die fachgerechte Verarbeitung. Die Dichtung besteht aus CIIR, während die Flachdichtung aus EPDM gefertigt ist, was einen sicheren Betrieb innerhalb eines Temperaturbereichs von 0 bis 100 °C ermöglicht.

Material und Ausführung

Das Bauteil besteht aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305 und ist galvanisch verzinkt. Die gerade Form und die präzise Abstimmung der Anschlüsse ermöglichen eine passgenaue Integration in das Rohrleitungssystem. Bei der Installation sind die geltenden Verlegerichtlinien zu beachten.

Die robuste Ausführung aus unlegiertem Stahl in Kombination mit der Messing-Überwurfmutter bietet eine stabile Lösung für diverse Installationsanforderungen. Mit einem Außendurchmesser von 42 mm und einem Gewinde von 1 3/4 Zoll ist der Übergang für Nennweiten von DN 40 ausgelegt. Die Temperaturbeständigkeit bis 100 °C macht das Bauteil vielseitig einsetzbar.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 42 mm
• Rohrgewinde: 1 3/4 Zoll
• Nennweite: DN 40
• Länge: 5,2 cm
• Z-Maß: 1,3 cm
• Mediumtemperatur: 0 bis 100 °C
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25037
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 52
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Länge Anschluss 1: 30
• Länge Anschluss 2: 22
• Arbeitslänge Anschluss 1: 6,5
• Arbeitslänge Anschluss 2: 6,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
