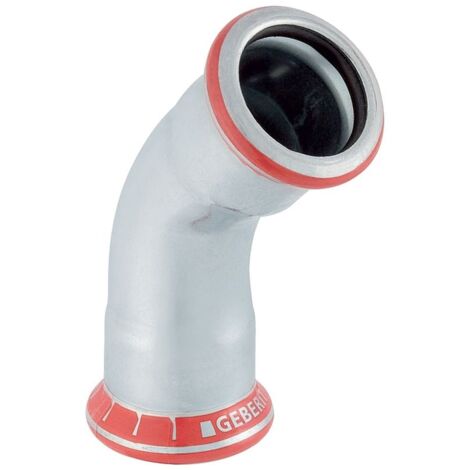

Geberit Bogen Mapress C-Stahl 45 Grad, 35mm, Stahl, Edelstahl, 23606

Geberit Bogen Mapress C-Stahl 45 Grad, 35mm, Stahl, Edelstahl, 23606

Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zugfeste Verbindung konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit einem Außendurchmesser von 35 mm und ist für die Installation in C-Stahl-Systemen vorgesehen. Zur Erhöhung der Sicherheit bei der Montage ist das Fitting unverpresst undicht, was eine Überprüfung der Verbindung ermöglicht. Ein integrierter Pressindikator unterstützt die korrekte Verarbeitung, während der transparente Schutzstopfen die Pressmuffe bis zur Montage vor Verunreinigungen bewahrt.

Material und Beständigkeit

Das aus unlegiertem Stahl (1.0034 E195) gefertigte Bauteil ist galvanisch verzinkt. Die integrierte Dichtung aus CIIR sorgt für eine zuverlässige Abdichtung. Das Fitting ist für den Einsatz in systemgebundenen Anwendungen optimiert und erfüllt die Anforderungen an eine fachgerechte Rohrleitungsführung unter Beachtung der herstellerspezifischen Verlegerichtlinien.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Winkel: 45 °
• Rohraußendurchmesser: 35 mm
• Nennweite: DN 32
• Länge: 4,3 cm
• Z-Maß: 1,7 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus verzinktem C-Stahl und der Pressmuffen-Technik ermöglicht dieses Fitting eine effiziente Installation. Mit einem Außendurchmesser von 35 mm und einem Winkel von 45 Grad ist das Bauteil auf die Anforderungen moderner Versorgungssysteme abgestimmt und bietet durch die unverpresst undichte Eigenschaft ein hohes Maß an Sicherheit bei der Inbetriebnahme.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23606
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 43
• Länge Anschluss 2: 43
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
