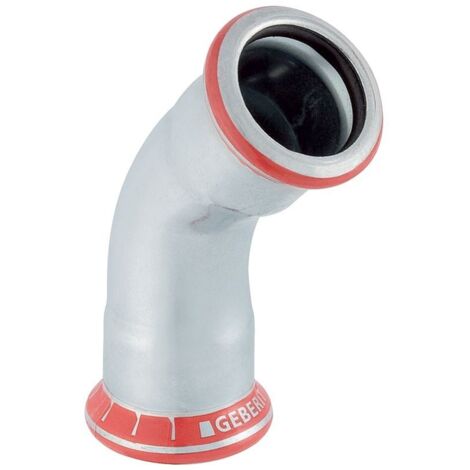

Geberit Mapress C-Stahl Bogen 45 Grad, Außendurchmesser 12mm

Geberit Bogen Mapress C-Stahl 45 Grad, DN 10, 12mm, Stahl, Edelstahl, 20601

Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für eine sichere Installation konzipiert und zeichnet sich durch seine robuste Materialbeschaffenheit aus.

Zuverlässige Verbindungstechnik

Der Bogen ist mit zwei Pressmuffen ausgestattet, die eine effiziente Montage ermöglichen. Ein wesentliches Merkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, wodurch eine Kontrolle während der Installation erfolgt. Der integrierte Pressindikator unterstützt die fachgerechte Verarbeitung, während der Dichtring aus CIIR für eine Abdichtung sorgt. Zum Schutz vor Verunreinigungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nennweite: DN 10
• Außendurchmesser: 12 mm
• Winkel: 45 °
• Länge: 3,2 cm
• Z-Maß: 1,5 cm
• Dichtungsmaterial: CIIR

Die Verarbeitung aus verzinktem Stahl sorgt für Stabilität in verschiedenen Versorgungssystemen. Mit einem Außendurchmesser von 12 mm und einer präzisen Auslegung für die Pressverbindung bietet dieses Bauteil eine Lösung für professionelle Rohrleitungsinstallationen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20601
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 2: 12
• Länge Anschluss 1: 32
• Länge Anschluss 2: 32
• Arbeitslänge Anschluss 1: 15
• Arbeitslänge Anschluss 2: 15
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
