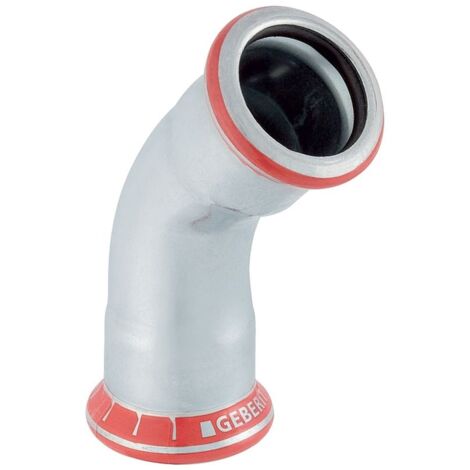

Geberit Bogen Mapress C-Stahl 45 Grad, 15mm, Stahl, Edelstahl, 20602

Geberit Bogen Mapress C-Stahl 45 Grad, 15mm, Stahl, Edelstahl, 20602

Dieser 45-Grad-Bogen aus unlegiertem C-Stahl ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Fitting ist für eine sichere Pressverbindung konzipiert und zeichnet sich durch eine hohe Stabilität aus.

Zuverlässige Verbindungstechnik

Das Bauteil ist mit einem schwarzen CIIR-Dichtring ausgestattet, der eine zuverlässige Abdichtung unterstützt. Die Pressmuffen sind mit transparenten Schutzstopfen versehen, um das Innere bis zur Installation vor Verunreinigungen zu bewahren. Ein wesentliches Merkmal ist die Eigenschaft, dass das Fitting im unverpressten Zustand undicht ist, was eine schnelle Dichtigkeitsprüfung während der Montage ermöglicht. Die Installation erfolgt über die bewährte Pressverbindung unter Beachtung der herstellerspezifischen Verlegerichtlinien.

Die robuste Ausführung aus unlegiertem Stahl 1.0034 (E195) ist galvanisch verzinkt und bietet eine hohe Zugfestigkeit im Systemverbund. Mit einem Außendurchmesser von 15 mm und einem Winkel von 45 Grad ist dieses Bauteil optimal auf gängige Rohrdimensionen abgestimmt und sorgt für eine langlebige Leitungsführung in anspruchsvollen Installationsumgebungen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 15 mm
• Nennweite: DN 12
• Winkel: 45 °
• Länge: 3,6 cm
• Z-Maß: 1,6 cm
• Dichtungsmaterial: CIIR

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20602
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 36
• Länge Anschluss 2: 36
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 16
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
