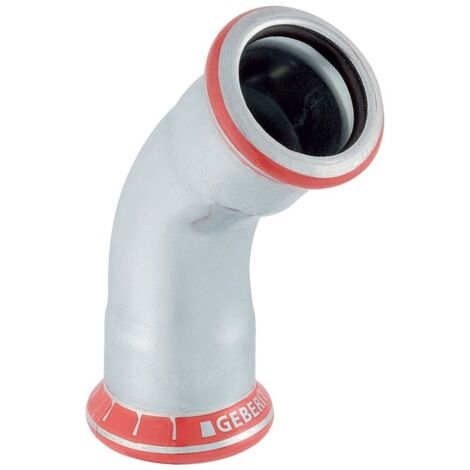

Geberit Bogen Mapress C-Stahl 45 Grad, 18mm, Stahl, Edelstahl, 20603

Geberit Bogen Mapress C-Stahl 45 Grad, 18mm, Stahl, Edelstahl, 20603

Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zugfeste Installation konzipiert und entspricht der Werkstoffnorm DIN EN 10305.

Montage und Sicherheit

Die Konstruktion umfasst einen Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, was eine Kontrolle der Verbindung während der Installation ermöglicht. Der Bogen ist mit einem Dichtring aus CIIR ausgestattet und wird mit einem transparenten Schutzstopfen geliefert, um die Pressmuffen vor Verunreinigungen zu bewahren. Die Installation erfolgt durch Verpressung der beiden Muffen unter Beachtung der herstellerspezifischen Verlegerichtlinien.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nennweite: DN 15
• Außendurchmesser: 18 mm
• Winkel: 45 °
• Länge: 3,7 cm
• Z-Maß: 1,7 cm
• Dichtungsmaterial: CIIR

Mit einem Außendurchmesser von 18 mm und einer Nennweite von DN 15 bietet dieser Bogen eine präzise Passform für C-Stahl-Installationssysteme. Die Kombination aus unlegiertem Stahl und der bewährten Pressverbindungstechnik ermöglicht eine effiziente Leitungsführung in anspruchsvollen Umgebungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20603
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 37
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
