Geberit Bogen Mapress C-Stahl, 45 Grad, DN 20, 22mm, Stahl, Edelstahl, 20604

Geberit Bogen Mapress C-Stahl, 45 Grad, DN 20, 22mm, Stahl, Edelstahl, 20604

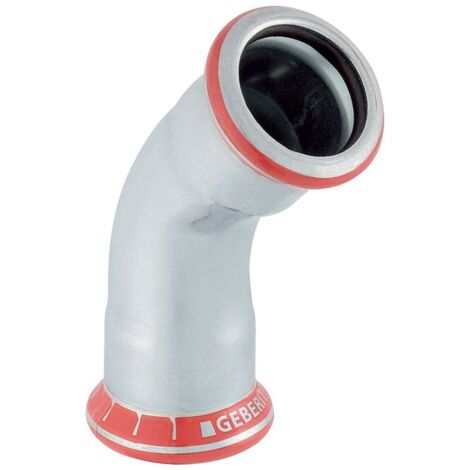

Dieser Bogen aus unlegiertem C-Stahl ermöglicht eine präzise Richtungsänderung von 45 Grad in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine dauerhafte und sichere Verbindung konzipiert und zeichnet sich durch seine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Fitting ist mit zwei Pressmuffen ausgestattet, die eine effiziente Montage durch Verpressen erlauben. Ein integrierter Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, unterstützen eine schnelle Kontrolle der Verbindung während der Installation. Der Dichtring aus CIIR sorgt für eine dauerhafte Abdichtung, während der transparente Schutzstopfen die Pressmuffe bis zur Verarbeitung vor Verunreinigungen bewahrt.

Robuste Materialausführung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet der Bogen eine hohe Stabilität und Zugfestigkeit. Die Oberfläche ist galvanisch verzinkt, was einen wirksamen Schutz gegen äußere Einflüsse bietet. Das System ist für den professionellen Einsatz in Versorgungssystemen optimiert und erfüllt hohe Anforderungen an die Langlebigkeit der Installation.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Nennweite: DN 20
• Außendurchmesser: 22 mm
• Winkel: 45 °
• Länge: 4,2 cm
• Z-Maß: 2,1 cm
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe

Die Verwendung dieses Bogens aus unlegiertem C-Stahl mit einem Außendurchmesser von 22 mm und einem Winkel von 45 Grad stellt eine zuverlässige Lösung für anspruchsvolle Rohrleitungsinstallationen dar. Durch die Kombination aus hochwertigem Stahl, der bewährten Pressmuffen-Technik und dem integrierten Dichtring aus CIIR wird eine dauerhaft dichte und zugfeste Verbindung sichergestellt, die den hohen Anforderungen in der Haustechnik und Industrie gerecht wird.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20604
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 42
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 1: 21
• Arbeitslänge Anschluss 2: 21
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
