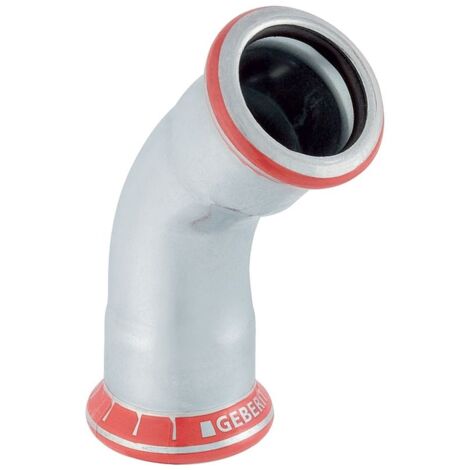

Geberit Bogen Mapress C-Stahl 45 Grad, 28mm, Stahl, 20605

Geberit Bogen Mapress C-Stahl 45 Grad, 28mm, Stahl, 20605

Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient der präzisen Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine dauerhafte, zugfeste Verbindung konzipiert und zeichnet sich durch eine hohe Materialqualität gemäß DIN EN 10305 aus.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über zwei Pressmuffen mit einem Außendurchmesser von 28 mm. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet und als unverpresst undicht gekennzeichnet, wodurch eine schnelle visuelle Kontrolle der Verbindung möglich ist. Die integrierte Dichtung aus CIIR sorgt für eine zuverlässige Abdichtung im System.

Robuste Materialeigenschaften

Gefertigt aus unlegiertem Stahl 1.0034 (E195) und galvanisch verzinkt, bietet der Bogen eine solide Basis für anspruchsvolle Versorgungsleitungen. Die Ausführung ist für den Einsatz in systemgebundenen Installationen optimiert, wobei die Verlegerichtlinien des Herstellers für eine fachgerechte Montage zu berücksichtigen sind.

Durch die Kombination aus hochwertigem C-Stahl und der bewährten Pressmuffen-Technik ermöglicht dieser 45-Grad-Bogen eine effiziente und langlebige Installation. Mit einem Nenndurchmesser von DN 25 und einer präzisen Fertigung unterstützt das Bauteil eine sichere Leitungsführung in industriellen und haustechnischen Anwendungen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Nenndurchmesser: DN 25
• Außendurchmesser: 28 mm
• Winkel: 45 °
• Länge: 4,8 cm
• Z-Maß: 2,5 cm
• Dichtungsmaterial: CIIR

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20605
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 48
• Länge Anschluss 2: 48
• Arbeitslänge Anschluss 1: 25
• Arbeitslänge Anschluss 2: 25
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
